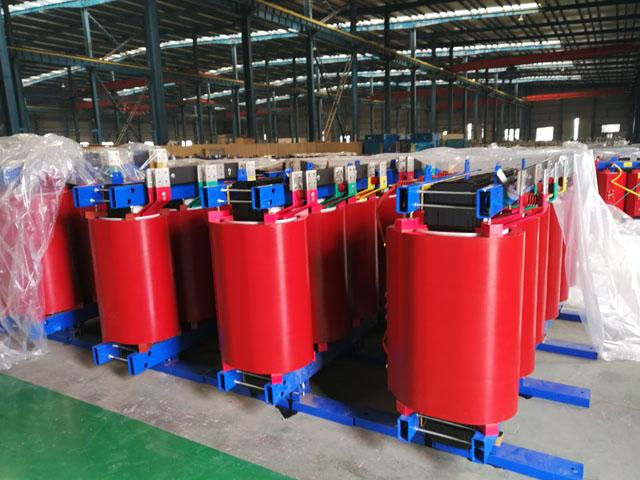

1000KVA干式变压器

作者:山东汇德变压器制造有限公司 发布时间:2020/10/23 16:11:47点击:0

  1000KVA干式变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高,使用寿命长的特点。根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳。它可作为油浸式变压器的更新换代产品,适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。本系列变压器与SCB9型相比,空载损耗、空载电流和噪声更低。安全,防火,无污染,可直接运行于负荷中心。机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。散热性能好,过负载能力强,强迫风冷时可提高容量运行。防潮性能好,适应高湿度和其它恶劣环境中运行。可配备完善的温度监测和保护系统。采用智能信号温控系统,可自动监测并同屏显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置。体积小,重量轻,占地空间少,安装费用低。

1000KVA干式变压器

  1000KVA干式变压器用途:

  1000KVA干式变压器用于高层建筑、商业中心、医院、机场、车站、地铁、船舶、化工、隧道、矿井、住宅小区等严格要求防火的场所。也可作为油浸式变压器更新换代产品,用于要求无油化、要求免维护、要求防盗的场所。

  特点:

  1000KVA干式变压器是采用德国的先进技术来设计和生产的,生产工艺完全采用德国带填料工艺和真空浇注技术,并引进了“加正压浇注”的新工艺技术,因此该类变压器是干式变压器中性能优良的产品。

  其特点:

  1、防火性能好。作为变压器绝缘材料的环氧树脂结合玻璃纤维具有难燃易熄的特性,不会因短路产生电弧、

  防燃、防爆,可深入负荷中心供电。

  2、安装运行经济。环氧变压器可安装在负荷附近,降低了安装费用,减少了线路能耗。

  3、免维护、无污染。环氧变压器无油,无须维护,不会因渗油对环境造成污染,也省去了大量的维护工作费用。

  4、防潮性能好。可在100%湿度下正常运行,恢复运行无需预干燥。

  5、绝缘性能好,局部放电量低。抗短路,耐雷电冲击能力强。

  6、损耗低,效率高,运行成本低。长期运行效益明显。

  7、噪声小,散热能力强。强迫风冷条件下,具有1 50%的过载能力。

  8、有防盗特性。铜线圈由环氧树脂及玻璃纤维封固,很难拆铜线变卖,因而可起到防止变压器被盗窃的作用。

  9、可配备温度显示控制装置,为变压器的安全运行提供可靠保障

  1000KVA干式变压器结构特点:

  1.铁芯采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

  2.绕组   有以下几种:

  (1)缠绕式

  (2)环氧树脂加石英砂填充浇注

  (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)

  (4)多股玻璃丝浸渍环氧树脂缠绕式   (一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

  3.高压绕组   一般采用多层圆筒式或多层分段式结构

  型号:SCB10-1000

  额定电压:10kV

  额定容量:1000KVA

  负载耗损:6960W

  阻抗电压:6%尺寸:1.92*0.9*1.95m

  1000KVA干式变压器铁芯选用优质冷轧硅钢片,45度阶梯全斜接缝结构,利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺,改善了接缝处的磁通分布,减少了铁芯的振动能量。1000KVA干式变压器铁芯进行一体固化与表面用绝缘树脂密封工艺,有效地降低了空载损耗、空载流量和铁芯噪音。
