干式电力变压器工作效率

　　目前现有单台三相树脂浇注干式电力变压器，普遍为两绕组结构。不能满足实际需要，严重限制了干式电力变压器的使用范围。而且，现有的树脂浇注干式电力变压器，其绕组的线圈采用依次缠绕结构方式，造成其层间电压较大，增加了变压器局部放电量，影响了变压器的整体工作效率和性能。

　　本实用新型的目的是为解决现有技术存在的问题，提供三相三绕组树脂浇注干式变压器。

　　本实用新型采用如下技术方案：

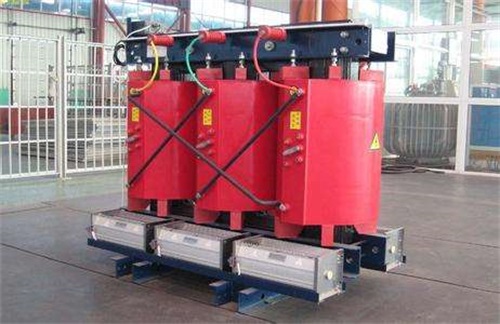

　　三相三绕组树脂浇注干式变压器，由支架、铁芯、线圈绕组构成，线圈绕组接有引出端子，其铁芯外侧线圈为三绕组结构，三绕组分别有低压绕组、中压绕组和高压绕组。各绕组辐向排列。每相每一绕组用环氧树脂浇注为一体。

　　本实用新型还可以采用如下技术措施：

　　上述的三相三绕组树脂浇注干式变压器，其铁芯外侧线圈的三绕组结构，从内向外依次为低压绕组、中压绕组和高压绕组。低压绕组绕在铁心外侧，中压绕组绕在低压绕组外侧，高压绕组绕在中压绕组的外侧。

　　上述的三相三绕组树脂浇注干式变压器，其高压绕组采用多层分段圆筒式线圈缠绕结构方式。

　　上述的三相三绕组树脂浇注干式变压器，其绕组的多层分段圆筒式线圈有换位缠绕结构。

　　本实用新型具有的优点和积极效果：

　　附图说明

　　图1是本实用新型正视结构示意图;

　　图2是图1的侧视结构示意图;

　　图3是图1的俯视结构示意图;

　　图4是本实用新型三绕组结构示意图;

　　图5是线圈缠绕结构示意图。

　　图中，1-铁芯，2-线圈绕组，3-接线端子，4-支架，5-低压绕组，6-中压绕组，7-高压绕组，8-换位缠绕线圈，9-线圈抽头，10-线圈抽头。

　　本实用新型提供了一种全新的三相三绕组树脂浇注干式变压器，大大扩大了树脂浇注干式电力变压器的使用范围和领域。高压绕组采用多层分段圆筒式绕制型式，有效减少了层间电压，有效控制了段间电压，降低了产品局部放电量。大大提高了变压器的整体工作效率和性能。
