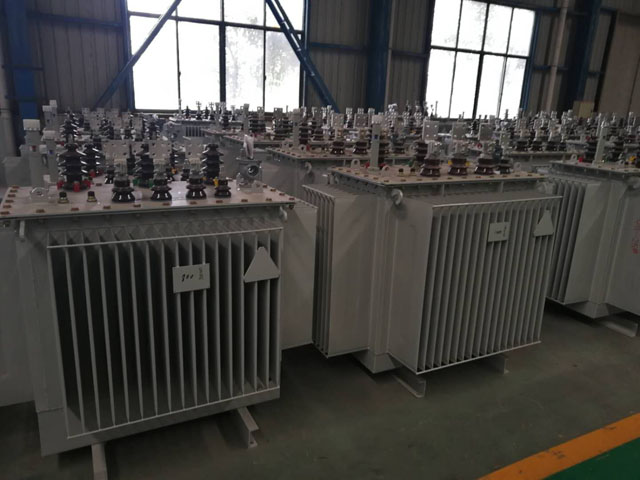

根据使用环境选择800KVA油浸式变压器:
1)在正常介质条件下,可选用800KVA油浸式变压器或干式变压器,如工矿企业、农业的独立或附建变电所、小区独立变电所等。可供选择的变压器有S8、S9、S10、SC(B)9、SC(B)10等。
2)在多层或高层主体建筑内,宜选用不燃或难燃型变压器,如SC(B)9、SC(B)10、SCZ(B)9、SCZ(B)10等。
3)在多尘或有腐蚀性气体严重影响变压器安全运行的场所,应选封闭型或密封型变压器,如BS9、S9-、S10-、SH12-M等。
4)不带可燃性油的高、低配电装置和非油浸的配电变压器,可设置在一同房间内,此时变压器应带IP2X保护外壳,以策安全。
根据用电负荷选择变压器:
1)配电变压器的容量,应综合各种用电设备的设施容量,求出计算负荷(一般不计消防负荷),补偿后的视在容量是选择变压器容量和台数的依据。一般变压器的负荷率85%左右。此法较简便,可作估算容量之用。
2)GB/T17468-1998《电力变压器选用导则》中,推荐配电变压器的容量选择,应根据GB/T17211-1998《干式电力变压器负载导则》及计算负荷来确定其容量。上述二导则提供了计算机程序和正常周期负载图来确定配电变压器容量
安装要点
800KVA油浸式变压器为变电所的重要组件,无外壳干式变压器直接落地安装,四周加保护遮栏;有外壳干式变压器直接落地安装。其安装参见**建筑标准设计图集。03D201-410/0.4kV变压器室布置及变电所常用设备构件安装。
技术优势
1、线圈
1.1高低压线圈采用箔绕技术
提高了变压器的抗雷电冲击和抗短路冲击能力。保证了在极端的系统条件下变压器
不受损害。
1.2高低压线圈全真空浇注技术
提高了变压器的环境适用性。此项技术使得我公司在同一台产品上通过耐环境、耐燃烧、耐气候三项试验。
1.3高低压线圈浇注采用美国Huntsman带填料环氧树脂系统,玻璃纤维增强,在真空状态下实现无气泡浇注。此技术的两大优势:1.绝缘系统的热膨胀系数与导体十分接近,彻底消除了变压器运行时线圈因温升承受的内应力。因此,线圈具有优良的抗温度变化和抗龟裂性
能。2树脂中填料使线圈更易散热、更阻烯,保证变压器安全、环保运行。
1.4高低压线圈间放置性能优良绝缘简,保证绕阻间绝缘裕度更大,变压器体积更紧凑、运行更安全。
1.5高低压线圈散热采用蜂窝式气道技术,避免了热气的紊流,使线圈的散热能力更好,过载能力更强,提高了变压器运行的可靠性。
2.铁芯
2.1铁芯采用优质高导做磁冷轧取向硅钢片,45度全斜截,步进叠装结构,使变压器的空载损耗比**标准降低20%左右。
2.2心柱采用高强度绑扎带绑扎紧实牢固,噪音比国内同类产品低10~15dB.
2.3铁芯的平板式夹件
保证线圈散热更好,提高了变压器的过载能力。
2.4线圈和铁芯采用弹性蝶簧结构固定
有效降低了产品进行过程中的噪音。
B、高精度的加工、检测硬件优势
1.德国HEDRICH真空浇注设备
其真空度可达0.1mbar,确保浇注过程中无气泡产生,使线圈的局部放电量远小于5pc,有效保证线圈的使用寿命。
2.比利时SOENEN硅钢片自动剪切机
硅钢片的剪切误差在0.01mm以内,使铁芯叠片处气隙更小,铁芯空载损耗更低。
3.德国STOLLBERG高压箔绕机、意大利LAE低压箔绕机采用红外线定位,氩弧焊接,线圈加工规范**。
4.瑞士HAEFELY局部放电仪
**检验线圈浇注质量,判断其有无局放。
C、强大的设计管理软件优势
1.设计图纸采用AUTOCAD三维软件设计
所有设计均在计算机上模拟,提高设计的效率。
2.管理采用ERP系统
实现精细化管理,使生产流程透明,成本更低。
3.图纸入库采用PLM系统
设计更加规范,管理更科学
800KVA油浸式变压器生产执行的标准和出厂试验执行的标准
【1】、GB1094.1-1996《电力变压器第Ⅰ部分总则》
【2】、GB1094.11-2007《电力变压器第Ⅱ部分:干式变压器》
【3】、GB/T 10228-2008《干式电力变压器技术参数和要求》及委托要求
【4】GB/T10228—2008《干式电力变压器技术参数和要求》
【5】GB/T7328—1987 《变压器和电抗器的声级测量》
【6】GB4208—2008 《外壳防护等级》(IP代码)
【7】GB/T17211—1998 《干式电力变压器负载导则》
【8】GB10237—1988 《电力变压器绝缘水平和绝缘试验、外绝缘的空气间隙》
【9】GB/T5273—1985 《变压器、高压电器和套管的接线端子》
【10】GBJ148—1990 《电器装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》
【11】GB50510—1992 《电器装置安装工程电气交接试验标准》机械工业部标准:
【12】JB/T501—2006《电力变压器试验导则》
【13】JB/T10088—2004《6~220kV级变压器声级》电力工业部标准:
【14】DL/T572—1995 《电力变压器运行规程》
【15】DL/T573—1995《电力变压器检修导则》
【16】DL/T596—1996 《电力设备预防性试验》
800KVA油浸式变压器安装:
1、安装前应阅读本说明书,产品铭牌,产品外形尺寸图以及《99D268干式变压器安装》**标准图集,了解产品重量,安装方法等内容,准备好相应的起吊设备和工具。
2、产品安装时,离开墙壁和其他障碍物500mm以上,相邻变压器之间有500mm以上的距离。
3、变压器带电导体对地的小安全距离应符合GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》的规定。
4、安装变压器的地基应预埋地脚螺栓,螺栓位置参照变压器的外形图,与变压器的底座安装孔相对应,并将变压器固定牢固。出厂时配有小车轮的变压器,变压器就位后应将小车轮卸下并按前述方法固定。
5、当变压器拆卸成几部分并分别包装时,用户应将产品拆卸一览表所示所有零部件及紧固件全部安装到位,恢复产品外形图所示整体外形。
6、用户在连接产品进出线时,应将电缆或母线支撑夹持牢固,避免产品的接线端子承受过大的拉、压应力
