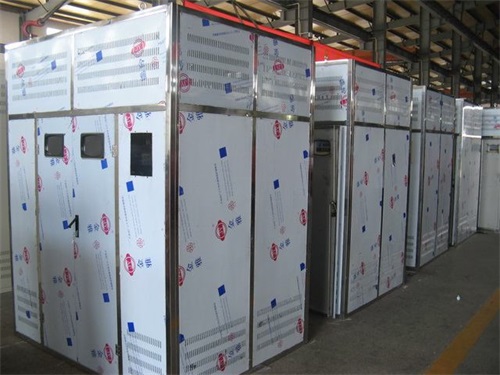

400KVA欧式箱式变压器的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的,可以进行停送电操作并且有过负荷和短路保护。低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器一般采用S9或干式的等。箱式变中的电器设备元件,均选用定型产品,元器件的技术性能均满足相应的标准要求。
为了可靠实现五防要求,各电器元件之间采用了机械联锁,各电器元件都安装在有足够强度和刚度的结构上,以便于导线的连接。操作采用电动方式,不需另配电源,由TV引出即可。另外400KVA欧式箱式变压器还都具有电能检测、显示、计量的功能,并能实现相应的保护功能,还设有专用的接地导件,并有明显的接地标志。
此外为适应户外工作环境,箱式变的壳顶一般都采用隔层结构,内装有隔热材料,箱体底部和各室之间都有冷却进出风口,采用自然风冷和自动控制的强迫风冷等多种形式,以保证电气设备的正常散热,具有防雨、防尘、防止小动物进入等措施。
1)他是由箱式变压器绕组由线圈(一组线匝)、引线(包括套管)和分接开关等构成。绕组是种电压等级的电路,它与任何电路一样,由导电体和绝缘体构成。例如线圈,如如果没有匝绝缘,电流不可能环绕铁心柱有序地地流动。
(2)绕组使用的导电体是铜(或铝)。铜(或铝)的优点是导电性能好,缺点是材料为塑性,容易发生永久变形,永久变形有累积效应
(3)绕组的绝缘是油与纸合理结合而成的油纸绝缘。油纸绝缘的性价比优越,但它是箱式变压器中容易劣化变质的组成部分,尤其是水分对绝缘强度有严重的危害性。
目前,国内生产的400KVA欧式箱式变压器的电压等级:高压侧为3~35kV、低压侧为0.4~10kV。变压器的容量:当额定电压比为35/10、6、0.4 kV时可从几百千伏安~上万千伏安、当额定电压比为10、6/0.4 kV时可从几十千伏安~几千千伏安。
