非晶合金变压器

作者:山东汇德变压器制造有限公司 发布时间:2013/10/23 3:00:34点击:5

近年来,随着非晶合金变压器电力电子技术的发展和成熟,人们逐渐认识到磁性元件不仅是开关电源巾的功能元件,同时其体积、重量,损凭在整个电源模块中也占相当大的比例。据统计,磁性元件的重量一般是变换器总重量的30%一40%,体积占总体积的20%一30%,这在模块化设计的高频电源中,磁性元件的体积、重量所占的比例还会更高。因此,要提高开关电源的功率密度、效率和输出品质,关键是提高其中磁性元件的功率密度,降低磁性元件的体积和重量。平面变压器因为其特殊的平面结构和绕组的紧密拥合,使得高频寄生参数得到了很大的降低,极大改进了开关电源的性能。因此,近年来其在开关电源领域得到了广泛的应用。本文详细介绍了一种小功率平面变压器的参数设计和绕组制作的方法,并通过试验验证了该平面变压器的设计满足设计要求。

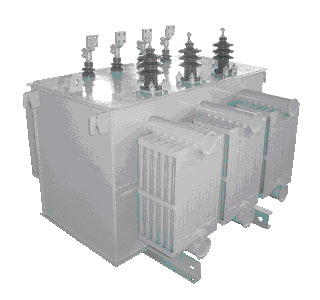

非晶合金铁芯变压器,具有低噪音、低损耗等特点,其空载损耗仅为常规产品的1/5,且全密封免维护,运行费用极低。
S7系列变压器是1980年后推出的变压器,其效率较SJ、SJL、SL、SL1系列的变压器高,其负载损耗也较高。80年代中期又设计生产出S9系列变压器,其价格较S7系列平均高出20%,空载损耗较S7系列平均降低8%,负载损耗平均降低24%,并且国家已明令在1998年底前淘汰S7、SL7系列,推广应用S9系列。非晶合金铁芯变压器SH12系列的空载损耗较S9系列降低75%左右,但其价格仅比S9系列平均高出30%,其负载损耗与S9系列变压器相等。下面仅对其节能效果与投资效益做一计算实例。

非晶合金变压器产品特点
1.超低损耗特性,省能源、用电效率高;
2.非晶金属材料制造时使用较低能源以及其超低的损耗特性,可大幅节省电力消耗及减少电厂发电量,相对的减少CO?  SO?废气的排放,降低对环境污染及温室效应,免保养,无污染;
3.运转温度低、绝缘老化慢、变压器使用寿命长;
4.高超载能力,高机械强度;
5.非晶铁心在通过较高频率磁通时,仍具有低铁损及低激磁电流的特性而不致产生铁心饱和的问题,故以非晶铁心制成的SCRBH15型非晶合金变压器具有较好的耐谐波能力;
6.投资回收效益快。

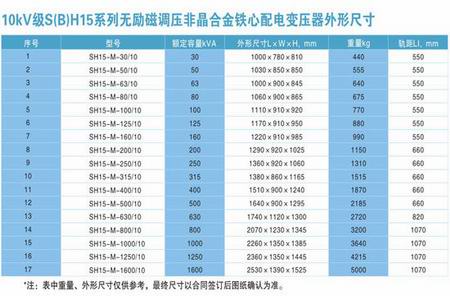

注意:表中重量、外形尺寸仅供参考,最终尺寸以合同签订后图纸确认为准
