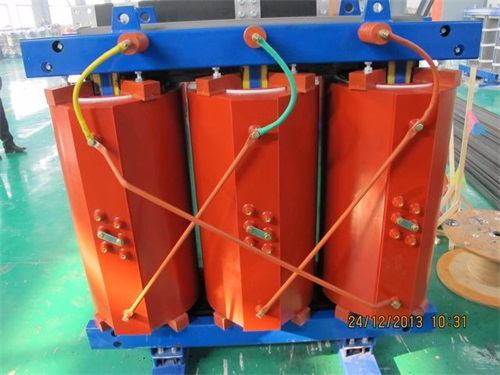

SGB11干式变压器

作者:山东汇德变压器制造有限公司 发布时间:2013/10/23 3:23:41点击:118

    SGB11干式变压器与传统的变压器相比主要有以下优点:
    (1)高电流密度。SGB11干式变压器的导线实际上是一些SGB11干式的导体,因而电流密度大。
    (2)效率。效率可达98%一99%,
    (3)低漏感。约为初级电感的0.2%,
    (4)热传导好。热通道距离短,温升低,散热面积大,热传导效果好。
    (5)低EMI辐射。良好的磁芯屏蔽可使辐射降到很低。
    (6)体积小。采用了小型磁芯可相应减小体积。
    (7)参数可重复性好。因为绕组结构固定、预先加工好,所以参数稳定。
    (8)工作频率范围宽。频率可从50k H z一2MHz,
    (9)工作温度范围宽。工作温度为-40℃一+130℃
    (10)有固定的、预先加工好的绕组结构,参数稳定可重复特性好。
    (12)高绝缘性。绕组之间、初一次级及次一次级间具有高绝缘性,初一次级间绝缘隔离可达4kV.
    由于SGB11干式变压器相比于传统变压器有这么多优点,所以近年来在开关电源领域得到了广泛的应用。

SGB11干式变压器温度控制系统
干式变压器的安全运行和使用寿命,很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏,是导致变压器不能正常工作的主要原因之一,因此对变压器的运行温度的监测及其报警控制是十分重要的。
⑴风机自动控制:通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大,运行温度上升,当绕组温度达110℃时,系统自动启动风机冷却;当绕组温度低至90℃时,系统自动停止风机。
⑵超温报警、跳闸:通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高,若达到155℃时,系统输出超温报警信号;若温度继续上升达170℃,变压器已不能继续运行,须向二次保护回路输送超温跳闸信号,应使变压器迅速跳闸。
⑶温度显示系统:通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值,直接显示各相绕组温度(三相巡检及最大值显示,并可记录历史最高温度),可将最高温度以4~20mA模拟量输出,若需传输至远方(距离可达1200m)计算机,可加配计算机接口,1只变送器,最多可同时监测31台变压器。系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作,进一步提高温控保护系统的可靠性。

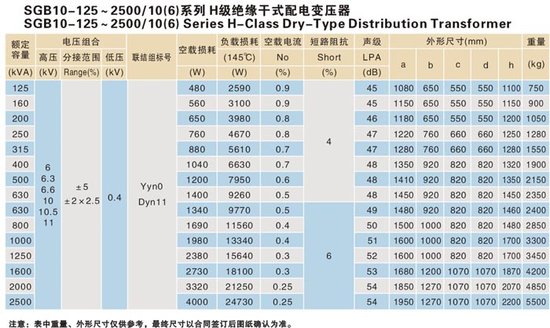

注意:表中重量、外形尺寸仅供参考,最终尺寸以合同签订后图纸确认为准
