35千伏有载调压变压器

在35千伏有载调压变压器大修后，为枪查大修质量.进行预防性试验，发现V相变比超标，为此对变压器进行局部放电试验。试验过程如下:对V相加压，这时变频柜输出电流增加，但输出电压没有升高，当输出电流升至5A后.翰出电压开始升高，随后电压与电流成线性增长，由于变频电源的容量限制，电压只能升到额定加压值的一半，此过程局部放电没有变化。对U,w相加压，电流、电压变化情况类似，由于变频电源容量不能满足，所以一次侧电压最高为110 kV，此时局部放电小于100 pC.

有载调压变压器虽存在一些不足，但只要我们在电网规划时进行全面的综合考虑，在系统受到扰动时合理调度，就能扬长避短，发挥其积极作用。下面是笔者对应用有载调压变压器的几点建议：

 　　a) 对供电变压器，为提高用户供电质量，减低线损，宜采用有载调压方式。由于有载调压变压器无法改变系统的无功需求平衡状态，为避免引发电网电压崩溃，系统应有足够的无功容量。对电网及无功功率规划设计时，应进行综合考虑，提高网络电压强度。系统无功功率能分层分区就地平衡，优化配置并保持足够的事故备用容量，避免有载调压变压器动作引发电压崩溃，造成大面积停电。

 　　b) 系统出现大扰动，引发电压大幅度下降时，调度员应及时采取措施，闭锁有载调压，并切除部分负荷，消除系统有功和无功缺额，或在系统中设置电压降低自动减负荷装置，抵消变压器控制产生的负面影响，快速动作，限制局部扰动发展为全网或主网事故。

 　　c) 根据《电力系统技术导则》规定，除了在电网电压可能有较大变化的220 kV及以上的降压变压器及联络变压器(例如接于出力变化大的电厂或接于时而为送端，时而为受端的母线等)时，可采用带负荷调压方式外，一般不宜采用带负荷调压方式。

 　　d) 对高电压大容量变压器(包括升压变压器和联络变压器)，为提高本身的可靠性，防止谐振过电压，也应尽可能不用分接头，必要时也仅用调节范围不大的无载调压方式，在变压器内采用氧化锌避雷器作吸收过电压保护。

 　　e) 对两台并联运行的有载调压变压器，容许在85%变压器额定负荷电流及以下的情况时进行分接头变换操作，对85%以上的情况应闭锁分接头变换。另外，必须设置可靠的失步保护，确保两台变压器同步切换。

 　　f) 严格执行“电力系统电压和无功电力管理条例”。对变压器分接头，按照其电压管理范围，分级管理。各级电力调度部门应根据负荷及潮流的变化，准确下达调整有载调压变压器分接头动作命令，以改善电压质量。在变化了的分接头电压等级下，自动进行无功补偿的投切，以达到系统电压和无功功率的全面优化管理。

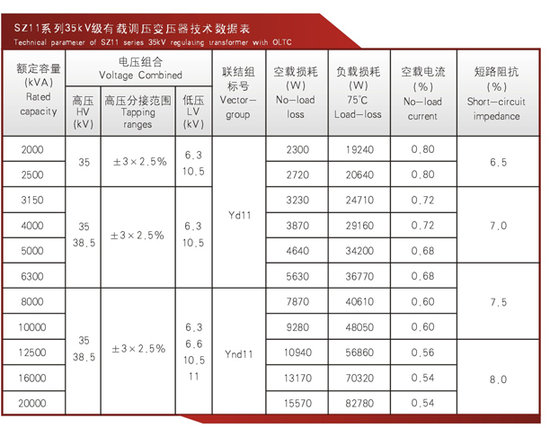

注意：表中重量、外形尺寸仅供参考，最终尺寸以合同签订后图纸确认为准
