本公司研发生产的S11-M-1250/10/0.4变压器(油浸式)系列全密封油浸式变压器具有低损耗、噪音低的优点,可取的良好的节能效果并减少污染。S11-M-1250/10/0.4变压器(油浸式) 与普通油浸式变压器相比,取消了储油柜,油体积的变压器由波纹油箱的波纹片的弹性来自动调节补偿,变压器与空气隔绝,防止和减缓油的劣化和绝缘老化.
S11-M-1250/10/0.4变压器(油浸式)性能特点
1.铁心采用阶梯型三级接缝叠积方式。
2.油箱为方形,散热器有管式、片式和波纹式三种,由用户自选。
3.器身定位结构适应长途和复杂地形的运输
用途
三相油浸式全密封电力变压器,适用于在10kV,50Hz输配电系统中,可供居民区、商业街道、工矿企业和农村电力照明之用。
S11-M-1250/10/0.4变压器(油浸式) 产品特点
1、节能
空载损耗比现行标准GB/T6451下降525,平均降低10.25,空载电流降低37.9,运行费用平均下降18.9。
2、使用寿命长
变压器油箱采用全密封结构,油箱与箱沿可用螺栓联接或焊死,变压器油不与空气接触延长使用寿命。
3、运行可靠性高
油箱密封有关零部件进行改进,增加了可靠性,提高工艺水平以保证密封的可靠性。
4、占地面积小

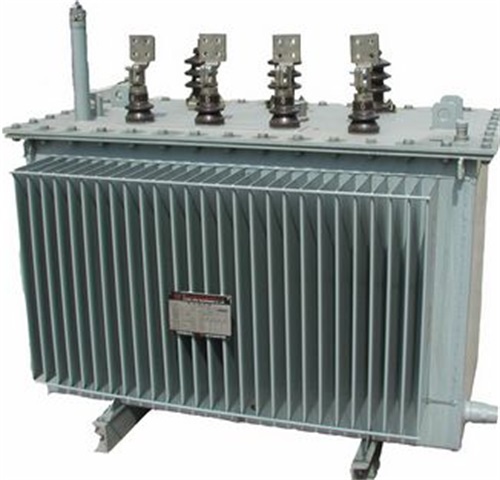

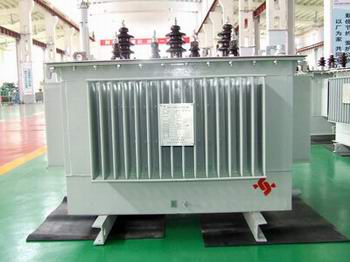

S11-M-1250/10/0.4变压器(油浸式)油箱采用波纹板式散热器,当油温发生变化时波纹热胀冷缩可取代储油柜的作用,波纹板式油箱外形美观,占地面积小。
使用条件:
1. 高环境温度:+40℃
2. 低环境温度:-25℃
3. 海拔高度 lt;1000m
4. 高月平均相对湿度:90%(20℃)
5. 安装地点:安装在没有火灾、危险、严重污秽、化学腐蚀及剧烈震动的场所,户内货户外。
执行标准:
GB 1094.1 电力变压器
GB/T 15164 油浸式电力变压器负载导则
GB/T 6451 三相油浸式电力变压器负载导则
GB 2536 变压器油
JB/T 3837 变压器类产品型号编制方法
JB/T 501 电力变压器试验导则
GB 1094.3 电力变压器绝缘水平和结缘试验外绝缘的空气间隙
DL/T 572 变压器运行规程
上述标准以新发布的为准,设备的其它要求应以相应新的或者专业标准为准。
S11-M-1250/10/0.4变压器(油浸式) 产品特点:
1. 变压器铁芯采用进口优质冷轧硅钢片叠积而成,大大降低空载和空载电流,并对铁芯进行绑扎,保证铁芯的紧实度,降低噪音。
2. 高低压绕组用无氧铜绕制,低压绕组500KVA及以下采用双层圆筒式结构,630KVA及以上采用双螺旋或四螺旋结构,高压绕组采用多层圆筒式结构。
3. 变压器联结组别采用Dyn11,减少谐波对电网的影响,改善供电质量。
4. 变压器为全密封结构,延长使用寿命,免吊芯,免维护。
5. 实测噪音值低压标准。
S11-M-1250/10/0.4变压器(油浸式) 经正常运输后,不需作吊芯检查,即可安装有关的零部件,进行验收项目试验,合格后即可投入运行。
