欧式箱变

作者:山东汇德变压器制造有限公司 发布时间:2013/10/23 0:08:26点击:185

欧式箱变高压电晕产生的干扰是变压器局部放电测试中的主要干扰源之一。采用感应加压方式时,为了保证施加正常电压不产生大的电晕放电,视频变压器低压侧感应加压电源的连接线应采用电缆线,并确保与接地体之间的距离满足要求,同时在电源输出套管被试变压器输入套管上加装屏蔽罩。


欧式箱变由于结构比较紧凑,每个箱均构成一个独立系统,这就使得组合方式灵活多变,我们可以全部采用箱式,即35kV及10kV设备全部箱内安装,组成全欧式箱变电所;也可以采用35kV设备室外安装,10kV设备及控保系统箱内安装,这种组合方式,特别适用于农网改造中的旧所改造,即原有35kV设备不动,仅安装一个10kV开关箱即可达到无人值守的要求。

因为美式箱变和欧式箱变的结构不同可靠性不同,因此适用的场合也不同。当美式箱变的容量选用的较小而小区的建筑面积较大时,应用的箱变会增加很多,从而使在架空线上支接的负荷点增多;当减少架空线的支接负荷点时必定要增加箱变的串接数量,从而使网络结构薄弱。要克服小容量箱变而带来的网络结构薄弱的问题,最好使用环网站解决。


欧式箱变:

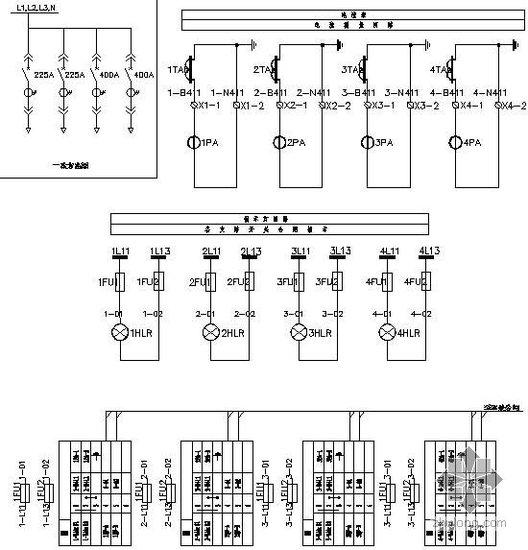

1)、箱变的接线形式
a、 单台配变形式—两路10KV进线;
单台变压器容量一般在500KVA~800KVA;低压出线电缆一般为4~6路。
b、 两台配变形式—两路10KV进线;两台变压器,每台变压器的容量在500KVA~800KKVA;低压出线电缆一般为8~12路。

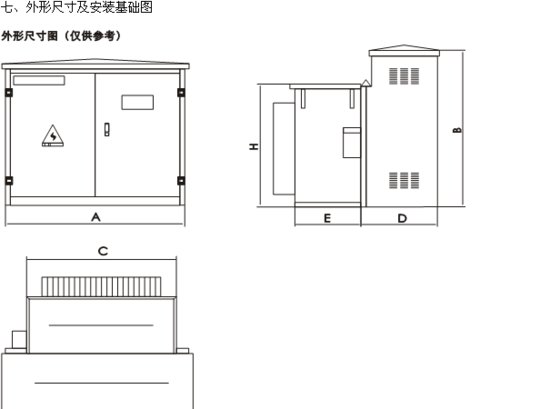

2)、箱变的主要部件
变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成,相当于将Ⅲ型站的设备紧凑安装在金属的箱体内,使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大,造价也比美式箱变要大。
3)、优点:噪音与Ⅲ型站和Ⅰ型站相当;辐射较美式箱变要低,因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用;可以设置配电自动化,不但具有Ⅲ型站和Ⅰ型站的优点,而且还有美式箱变的主要优点。
4)、缺点:体积较大,不利于安装,对小区的环境布置有一定的影响;
