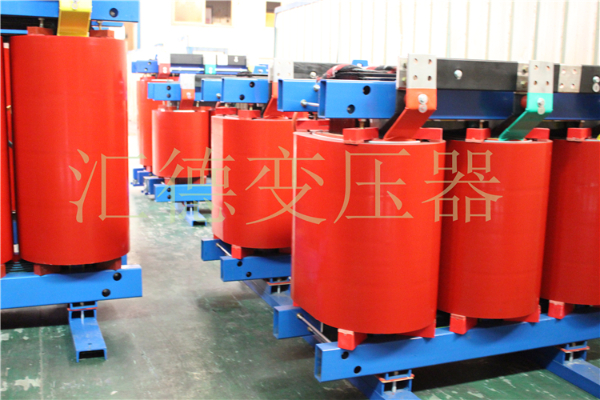

SCB10-100KVA/10KV/0.4KV干式变压器产品

作者:山东汇德变压器制造有限公司 发布时间:2020/11/20 9:32:52点击:0

  SCB10-100KVA/10KV/0.4KV干式变压器在初级线圈电流交流的作用下,形成工频交变磁通Φ;通过铁芯中的交变磁通在次级侧线圈中感应电动势,形成低压电源。铁芯是完成电能-磁能-电能转换的主体。


  绕组(通常称为线圈)

  一般来说,它是由绝缘扁铜线或圆铜线缠绕在一个绕组模具。干式变压器厂包括一次和二次(高压和低压)组。初级线圈将初级侧电能引入变压器的一部分以完成励磁过程,另一部分补充次级线圈中的电能。二次线圈是将磁能转换成电能并传输出去。线圈通常根据特定的电路连接方法(D角连接或Y星接)进行连接。

  油箱和底座

  油箱装有干式变压器油,用于绝缘和冷却。干式变压器厂是由钢板制成的。它要求机械强度高,变形小,焊缝无泄漏。

  身体的绝缘

  包括初级绝缘、匝间绝缘、铁芯绝缘和外壳绝缘。所用材料包括:纸板、环氧树脂、各种绝缘材料、变压器油、电木等。其中,干式变压器油不仅具有良好的绝缘效果,还具有辅助干式变压器散热的作用,用于冷却运行中的铁芯和线圈。

  干式变压器性能:

  1、防火性能好。作为变压器绝缘材料的环氧树脂结合玻璃纤维具有难燃易熄的特性,不会因短路产生电弧、防燃、防爆,可深入负荷中心供电。

  2、安装运行经济。环氧变压器可安装在负荷附近,降低了安装费用,减少了线路能耗。

  3、免维护、无污染,环氧变压器无油,无须维护,不会因渗油对环境造成污染,也省去了大量的维护工作和费用。

  4、防潮性好。可在温度下正常运行,恢复运行无须预干燥。

  5、绝缘性能好,局部放电量低。抗短路,耐雷电冲击能力强。

  6、损耗低,效率高,运行成本低。长期运行效益明显。

  7、噪声小,散热能力强。强迫风冷条件,具有150%的过载能力。

  8、有防盗特性。铜线圈由环氧树脂及玻璃纤维封固,很难拆铜线变卖,因而可起到防止变压器被盗窃的作用。

  9、可配备温度显示控制配置,为变压器的安全运行提供可靠保障。

  10、组成结构包含:高压端子、夹件、高压连接杆、高压分接头、高压连接片、低压线圈、高压线圈、冷却气道、垫块、底座、风机。
