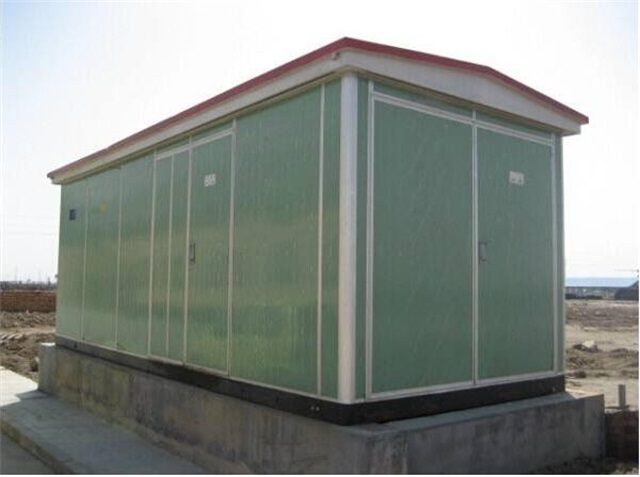

2000KVA欧式箱式变压器

　　2000KVA欧式箱式变压器是将高压电器设备，变压器、低压电器设备等组合成紧凑型成套装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。2000KVA欧式箱式变压器具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10～1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射端配电系统，是目前城乡变电站建设和改造的新型成套设备。

　　结构特点

　　2000KVA欧式箱式变压器结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油位计、放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片，变压器绕组和铁芯、高压负荷开关及保护用熔断都在注油箱中。

　　使用条件

　　1、海拔高度1000m(超过此范围另行设计)

　　2、风压：不大于70Pa(相当于35m/s)

　　3、湿度：日平均不大于95%，月平均不大于90%

　　4、环境温度：**气温+40C**气温-45C°

　　5、防震水平：水平加速度0.4m/2s;垂直加速度0.15m/2s

　　6、地震烈度：8度

　　7、安装地点倾斜度：不大于3度

　　8、安装环境：周围空气应不受腐蚀性、可燃性气体及水蒸气等明显污染，无剧烈震动。

　　技术性能

　　额定电压：10/0.4KV

　　**工作电压：12KV

　　额定容量：125~1000KVA

　　一分钟工频耐压：35KV

　　雷电冲击耐压：75KV

　　短时耐受电流：12KA/2S 16KA/1S

　　高压后备限流熔断器速断容量：50KA

　　无载调压：10KV/2*2.5

　　环境温度：-45~40C°

　　允许温升：65C°

　　2000KVA欧式箱式变压器性能特点

　　1、体积小、结构紧凑，仅为国内同容量箱变的1/3左右;

　　2、全密封、全绝缘，无需绝缘距离，可靠的保证人身安全;

　　3、即可用于环网，又可用于终端，转换十分方便，提高了供电可靠性;

　　4、损耗小，低于国内S9型变压器损耗;

　　5、电缆接头可操作200负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点;

　　6、采用双熔丝保护，降低了运行成本。插入式熔丝为双敏熔丝(温度、电流);

　　7、采用了 三角/星O接法及三相五柱式结构，优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性好。

　　2000KVA欧式箱式变压器系用于6KV和10KV环网供电，双电源供电或终端供电系统中，作为高压配电计量，补偿控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四位负荷开关，二工位负荷开关，后备保护熔断器及插入式熔断器;低压侧按用户要求装配控制电器，配电电器，补偿装置及电能计量装置等。ZGS系列预装式变电站可用于室内，又可用于室外，广泛用于工业园区、居民小区、商业中心、及高层建筑等各种场所。
