一般,在较高的系统电压,特别是在单台容量小或安装空间有限制时的情况下,10KV油浸式变压器欲规定有足够裕度的空气间隙值可能有一定的技术困难。本标准推荐的原则是:所提出的空气间隙值具有足够的裕度,不必再用论证或试验的方法来检验它们在各种系统条件和不同气候下是否有足够的安全;当过去的实际经验充分表明采用比本标准规定值还要小的空气间隙值仍能有足够的绝缘安全时,显然就没有必要将比较小的间隙值加大。
注:①如果用户采用特殊的进线布置和导线连接方式,以致减小变压器原有的空气间隙时,则应在订货时向制造厂提出新的要求。
②对于布置在洞室内的110kv及以上油浸式变压器,用户应在订货时向制造厂提出其外绝缘空气间隙的特殊要求,并协商确定之。

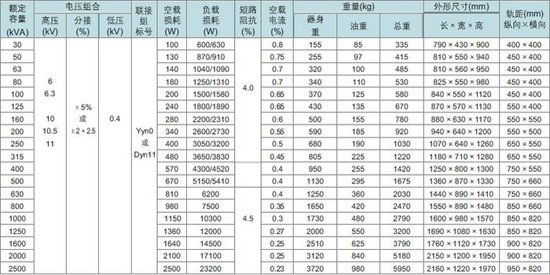

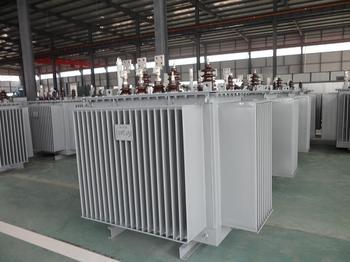

10KV油浸式变压器采用全充油的密封型。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱,油浸式变压器已被广泛地应用在各配电设备中。
10KV油浸式变压器的核心部份是由闭合铁芯和套在铁芯柱上的绕组组成。此外,还有油箱、储油柜、套管、呼吸器、防爆管、散热器、分接开关、瓦斯继电器、温度计、净油器等。
油浸式变压器正常使用条件:
1.海拔不超过1000m户内或户外
2.最高环境气温+40℃最高日平均温度+30℃
3.最高年平均温度+20℃最低气温-25℃
4.根据用户要求可提供在特殊使用条件下运行的变压器。
10KV油浸式变压器性能特点
a、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。
