电力变压器的后背保护

作者:山东汇德变压器制造有限公司 发布时间:2021/1/16 11:08:54点击:2

  电力变压器的后背保护,那么电力变压器的后备保护是什么呢?所谓的后备保护是主保护的后备。对于变、配电所的进线、重要电气设备及重要线路,除有主保护外,还安装后备保护和辅助保护,后备保护又分为近后备保护和远后备保护。

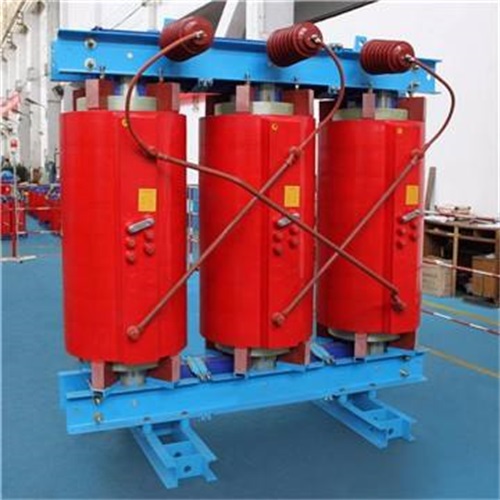

timg (27).jpg

  1。当频率为50HZ时,B=450 * U / (W * A)

  2。当频率为60HZ时,B=375 * U / (W * A)B--磁通密度千高斯U--额定电压伏特W--线圈匝数A--铁芯截面积平方厘米

  3。铁芯损耗 P0=K * Pj * Gk--工艺系数 视铁芯截面积的大小和实际工艺情况而定,一般在1。1--1。2之间Pj--铁芯在该磁密下的单位损耗值,根据铁芯材料和磁密查表,W / KgG--铁芯重量。

  附变压器的磁密表计算公式:

  1.当频率为50HZ时,B=450 * U / (W * A)

  2.当频率为60HZ时,B=375 * U / (W * A)

  B--磁通密度 千高斯

  U--额定电压 伏特

  W--线圈匝数

  A--铁芯截面积 平方厘米

  3.铁芯损耗 P0=K * Pj * G

  k--工艺系数 视铁芯截面积的大小和实际工艺情况而定,一般在1.1--1.2之间

  Pj--铁芯在该磁密下的单位损耗值,根据铁芯材料和磁密查表,W / Kg

  G--铁芯重量,Kg

  主变压器主要用于电气系统供电,一般容量较大,以保证电气系统供电可靠性,提高系统抗冲击能力。

  1 、主变压器的台数:为了保证供电的可靠性,变电所一般应装设两台主变压器。

  2、主变绕组的接线方式:110KV采用直接接地中性点有效接地系统,采用星形接线。必要时采用三角形接线方式经消弧线圈接于所用变的高压侧。35KV采用经消弧线圈中性点非有效接地系统接地点,采用星形接线。10KV一般采用不接地系

  3、主变绕组的选择:我国110KV及以上电压变压器绕组都采用星形接线,35KV亦采用星形接线,35KV以下电压变压器绕组都采用三角形连接。

  4、主变容量的选择:主变压器容量一般按变电所建成5~10年的规划负荷选择并适当考虑到后期10~20年的负荷发展,当一台变压器停运时,其余变压器容量应能保证全部负荷的70%.

  所用变主要用于配电系统供电,容量根据自身配电负荷情况来选择。所用变的台数一般要考虑备用电源,当有两台所用变时,采用单母线分段接线方式,平时分列运行,以限制故障范围,提高供电的可靠性。
