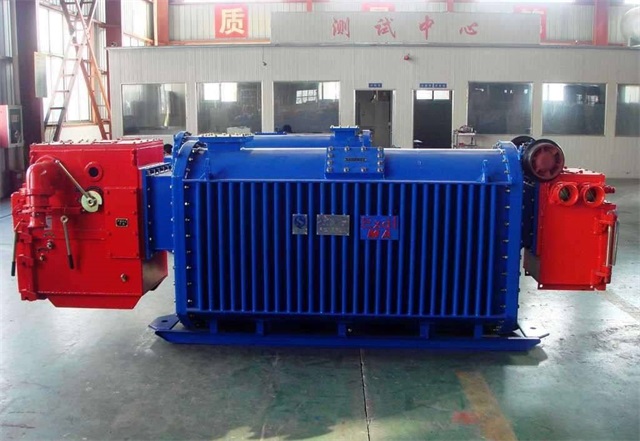

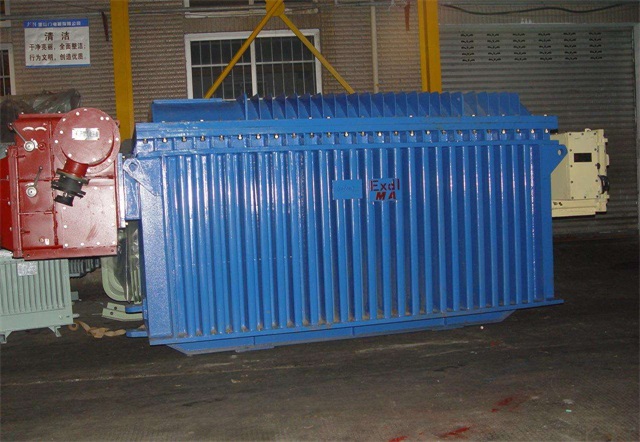

ksg矿用变压器

　　ksg矿用变压器一般用于铁矿、铜矿、金矿等各种矿山、高铁、高速公路、隧道。ksg矿用变压器输入电压一般为10KV或者6KV，输出电压为1140V,660V或者660V，380V。ksg矿用变压器高低压绕组用铜线绕制，外包高绝缘等级材料，真空状态下浸柒固化整体机械强度高，局部放电小，可靠性高。ksg矿用变压器铁芯采用武钢120冷轧取向硅钢片，由德国桥格公司生产的全自动斜剪线下料，保证了铁芯的精度、毛刺，有效的降低了空载电流和空载损耗。铁芯采用特殊工艺进行耐高温防锈处理，用耐高温环氧树脂整体固化贴心，有效降低了噪音。ksg矿用变压器产品过载能力强，结构紧凑、空载损耗和空载电流低。

　　产品结构

　　ksg矿用变压器由单独的干式变压器、壳体部分组成一体，作为井下供、变电设备使用，即为矿用干式变压器。

　　ksg矿用变压器的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时，在确认变压器

　　不带电的状态下，打开箱体上的高压接线盒盖，按表4改变高压分接板上的连接片位置。出厂时连接片一律在4-5，

　　即额定输入电压10000V上。

　　结构特性

　　ksg矿用变压器防潮能力强，阻燃性能好，绝缘材料具有自动熄火的特性，遇到火源时不产生有害气体，不污染环 境和维护简单等优点。

　　ksg矿用变压器高压线圈采用优质导线绕制，绕组在真空下采用优质环氧树脂浇注而成。低压线圈采用箔绕和树脂预浸渍的绝 缘层绕制而成。

　　铁心采用同一批次磁滞伸缩量较小的优质高导磁冷轧晶粒取向硅钢片。采取环氧胶涂刷包封防腐，避免锈蚀。

　　ksg矿用变压器过载能力:在自然冷却(AN)状态下允许过载能力满足下表要求(环境温度为20℃):

　　ksg矿用变压器温控系统由温度控制器和安装在产品最热点即低压绕组上端部的测温元件构成，实现对变压器的温度控制与显示 变压器运行过程中绕组A、B、C相的热点温度，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警、跳闸， 温控系统带报警、跳闸用无源接点。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却环境体系认证风机的投入或切 换。也可选装带RS485通讯接口实现远程管理。

　　ksg矿用变压器容量2000KVA以下规格，适用于煤矿井下中央变电所、井底车场、总进风道和主要进风道，虽有瓦斯但无爆炸危险的金属与非金属矿山，比如：铁矿、铜矿、金矿、铝矿、钨矿、锰矿等各种金属矿和非金属矿区场所，为矿山和矿井下给各种设备供电，也用于公路铁路隧道的供电。也适用于隧道比较潮湿的环境中，作为矿用照明或电力拖动的电源变压器。
