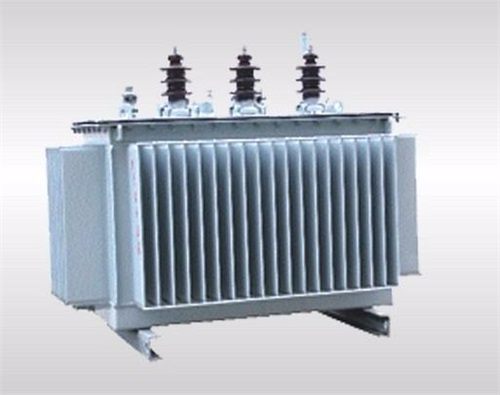

矿用油浸式电力变压器

作者:山东汇德变压器制造有限公司 发布时间:2023/6/2 15:52:20点击:0

  矿用油浸式电力变压器做为煤矿的配电设备,该产品具备体型小、易入井、构造合理、消耗低、散热性能好等特性。

  矿用油浸式电力变压器采用优质的晶粒取向优质高导磁性能硅钢片叠装成的,铁心为芯式铁芯,全斜接缝迭积式铁心,其铁心柱为多级圆截面,保证低噪声低损耗。油箱结构牢固,箱壁两边焊有高、低压电缆接线盒,做为电缆接线之用,高压线圈须有额定电流±5%的分接电压,运用分接开关转换电压。变换电压时,必须先关闭电源,随后清除箱内壁分接开关的风雨罩开展转换电压。变压器低压侧允许“Y”型接成693V或“D”型接成400V供电,在电缆接线盒里直接装次级端头引出六个瓷套供客户改接。变压器起吊运用焊在箱壁的吊攀,矿用油浸式电力变压器箱底均配有拖橇,在拖撬上备有螺丝孔,可供煤矿需要时加装矿车滚轴。







  适用范围及适用范围

  矿用油浸式电力变压器适用于煤矿井下中间变电站、井底车场、总进风道和主要进风道,虽有瓦斯但无爆炸危险的地方,也适用于隧道较为潮湿环境中。

  结构特征:

  矿用油浸式电力变压器铁芯选用优质低损耗晶体取向硅钢片加工而成,空载损耗低、空载电流小、低噪。

  使用场景及工作性质

  ■海拔不超过1000m;

  ■*高温度:40℃;

  ■*低温度:-20℃;

  ■*高日平均温度:25℃;

  ■*高年平均温度:20℃;

  ■相对温度不超过95%(当空气温度为25℃时);

  ■安装于矿井下虽有煤尘,瓦斯,但无爆炸危险的地方;

  ■电源电流的波型近似于正弦波。

  注:超出本标准要求时,另行商议。

  矿用油浸式电力变压器选用趋向高导磁性能硅钢片叠装成的,铁心为芯式铁芯,全斜接缝迭积式铁心,其铁心柱为多级圆截面,保证低噪声低损耗油箱结构牢固,箱壁两边焊有高、低压电缆接线盒,做为电缆接线之用,高压线圈须有额定电流士5%的分接电压,运用分接开关转换电压转换电压时.必须先关闭电源,随后清除箱内壁分接开关的风雨双开展转换电压变压器低压侧允许“Y”型接成693V或“D”型接成400V供电,在电缆接线盒里直接装次级端头引出六个瓷套供客户改接变压器起吊运用焊在箱壁的吊攀,变压器箱底均配有拖撬,在拖撬上备有螺丝孔,可供矿并需要时加装矿车滚轴。
