干式变压器的结构

作者:山东汇德变压器制造有限公司 发布时间:2021/3/8 9:14:38点击:0

  干式变压器是我们经常使用的一种重要的电力设备,干式变压器在使用的过程中要注意了解它的各个部分的结构和主要的功能,对于使用干式变压器来说都是有着很多的帮助的。一般而言干式变压器的主要的结构是什么呢?我们还是和干式变压器厂的小编进行详细去了解一下干式变压器主要的结构是有哪些吧:

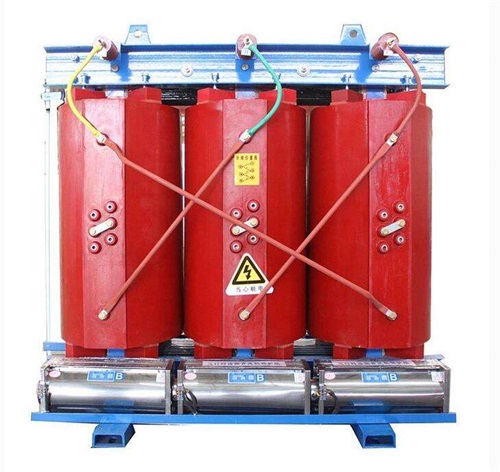

timg (36).jpg

  干式隔离变压器采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过。

  绕组形式

  ⑴缠绕;

  ⑵环氧树脂加石英砂填充浇注;

  ⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);

  ⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)。

  高压绕组

  一般采用多层圆筒式或多层分段式结构。

  干式变压器原理

  形式

  ⒈开启式:是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。

  ⒉封闭式:器身处在封闭的外壳内,与大气不直接接触(由于密封、散热条件差,主要用于矿用,属于防爆型)。

  ⒊浇注式:用环氧树脂或其它树脂浇注作为主绝缘,它结构简单、体积小,适用于较小容量的变压器。

  干式变压器原理

  特点结构

  折叠温度控制系统

  干式变压器的安全运行和它的使用寿命,很大程度上取决于变压器绕组绝缘的安全的可靠性。

  折叠冷却方式

  干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

  1.0 - 40( ℃ ),相对湿度<70%;

  2.海拔高度:不超过2500 米;

  3.避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离;

  4.防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所;

  5.防止工作在振动或电磁干扰场所;

  6.避免长期倒置存放和运输,不能受强烈的撞击。

  技术参数

  1、使用频率:50 / 60HZ ;

  2、空载电流:< 4 % ;

  3、耐压强度:20000V / min无击穿;测试仪器:YZ1802 耐压试 验仪(20mA) ;

  4、绝缘等级:F级(特殊等级可定制);

  5、绝缘电阻:≥2M欧姆测试仪器:ZC25B 一4 型兆欧表<1000 V);

  6、连接方式:Y/Y 、△/Y0 、Yo/△,自耦式(可选);

  7、线圈允许温升:I00K;

  8、散热方式:自然风冷或温控自动散热;

  9、噪音系数:≤30dB。

  折叠接线方式

  1、短接变压器的"输入"与"输出"接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时,阻值大于2M欧姆。

  2、变压器输入、输出电源线截面配线应满足其电流值大小的要求;按照2-2.5A/min2电流密度配置为宜。

  3、输入、输出三相电源线应按变压器接线板母线颜色黄 、绿、红分别接A 相、B 相、C 相,零线应与变压器压器中性零线相接,接地线、变压器外壳以及变压器中心点相连接.平常我们说的地线与零线都是从变压器中性点引出的。

  4、先空载通电,观察测试输入输出电压符合要求。同时观察机器内部是否有异响、打火、异味等非正常现象,若有异常,请立即断开输入电源。

  5、当空载测试完成且正常后,方可接入负载。

  以上是常见的干式变压器的主要的结构的介绍,每一个结构的类型是不一样的,因此要注意把握住干式变压器的结构和主要的性能,对于干式变压器您还有什么其他的疑问和问题的话请和我们的厂家以及技术人员进行了解吧!
