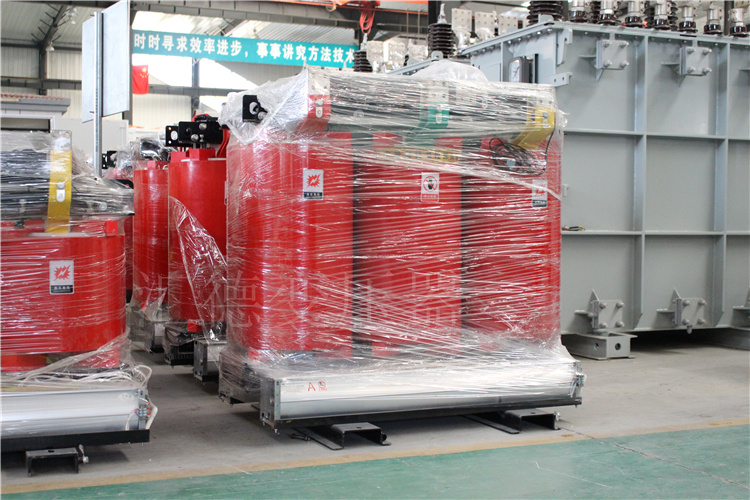

SCB15-500KVA/10KV/0.4KV干式变压器特性
1.芯的磁导率材料是非晶态合金。由于不具有分子结构,具有软磁特性,磁滞回线面积小,磁化功率小,电阻高,涡流损耗小,用该材料制成的变压器空载损耗和空载电流均较低。SCB15-500KVA/10KV/0.4KV干式变压器的负载损耗与S11系列普通油变压器相同,非晶变压器S(B)H15系列的空载损耗比S11系列降低约65%,非晶S(B)H15系列的空载电流比S11系列降低约70%。通过该特性,与S11系列相比,非晶S(B)H15系列的平均年使用成本降低了约30%。
2.低压绕组一般采用铜绕组制成的圆柱形结构,高压绕组采用双层圆柱形结构,使绕组电阻的安培匝数均匀分布,减少磁漏。高压绕组与低压绕组用引线装置相互缠绕,形成矩形线圈,通过压缩成形使线圈干燥固化,增强绕组电阻的冲击韧性和短路电阻。
3.由于非晶变压器采用密封结构,绝缘油与绝缘介质不接触气体,采用真空干燥、真空过滤油、注油技术,正常运行时无需更换油。这样可以降低维护成本,延长变压器的寿命,在潮湿的环境下工作。它是城乡配电网中理想的配电设备。
