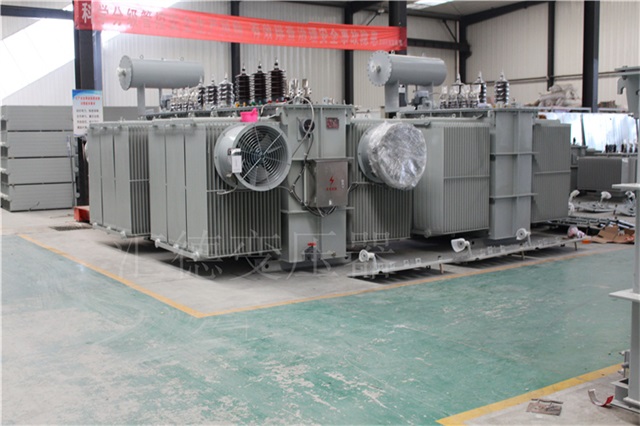

20000KVA油浸式变压器

　　20000KVA油浸式变压器为厂矿企业与工业建筑供电系统中的重要设备之一，这将10(6)kV或35kV网络电压降至用户的230/400V母线电压。20000KVA油浸式变压器适用于交流50(60)Hz，三相较大短路容量3150kVA(单相较大短路容量833kVA，一般不推荐使用单相变压器)，可在室内(外)应用，容积在315kVA及以下时可安装于杆上，工作温度不超过40℃，不少于-25℃，*大日平均气温30℃，*大年平均温度20℃，相对湿度不超过90%(工作温度25℃)，海拔高度不超过1000m。若与以上使用条件不符时，应按GB6450-86的相关规定，作适度的定额调节。

　　20000KVA油浸式变压器构造介绍：

　　1、铁芯

　　铁芯的硅钢片采用优质冷扎趋向30Q120或30QG105型号，全斜接缝，步进式三级接缝构造型式，铁芯侧边涂以聚胺酯胶，左右铁轭用槽钢夹持，左右夹件间用丝杆绷紧。

　　2、线圈

　　导线选用无氧铜，扁线为ZB-0.45，圆线为QQ-2，高压线圈为层式，低压线圈按容积可分为≤500kVA为层式，≥630kVA为新式螺旋，首末层加强绝缘，层间绝缘用两面点胶纸，确保线圈经过干躁处理后形成一个有机整体。

　　3、器身绝缘

　　铁芯窗口内线圈上方增加一个25mm厚的层压纸板圈，不仅增强了主绝缘强度，并且提升了线圈径向的动稳定性。

　　4、导线

　　原则上髙压分布线选用改善后的条型无励磁调压分接开关，对于容积小分接多的布线选用条形中间无励磁调压分接开关。高压套管一律选用穿缆式，低压套管选用复合型，电流≥1600A时使用短尾套管。

　　5、油箱

　　2000kVA及以下为长方形波纹油箱，2500kVA或以上为桶式油箱，散热器设备分别是波纹片或片式散热器。

　　6、总装配

　　压力释放阀—开启式变压器容积≥315kVA安装，密闭式变压器皆安装。气体继电器—变压器容积≥800kVA安装气体继电器。温度控制器—变压器容积≥10O0kVA安装。储油柜—开启式变压器均装，密闭式变压器不安装，在油箱盖上增加一个油量指示表。管式油位计—无储油柜密封式变压器均装，安装于变压器油箱机盖上端，表明油箱里的油量。

　　特性表明：

　　1、20000KVA油浸式变压器节能效果明显，采用新型铁心材料，全斜三接缝构造，磁路分布均匀，能够降低满载激磁电流和空载损耗，S11商品在S9系列的基础上，空载损耗均值减少30%。

　　2、按标准规定设置有压力释放阀、信号温度表、气体继电器等,保证变压器安全运营。

　　3、具备运行可靠、体型小、重量轻、噪音低、工艺性好，排热好、温度低、不吊芯构造、不破坏环境、免检修、效率高等特点。

　　20000KVA油浸式变压器具备如下特点：

　　即无渗漏、低损耗、低噪声、高可靠性及免吊芯特性;

　　并通过国家变压器质量监督检验中心对该系列产品进行检验，各项指标可满足JB/T3837型规范，达到国内、国际同类产品先进水平。

　　20000KVA油浸式变压器性能特点：

　　选用独特焊接工艺，无渗漏，确保焊接质量

　　撤销高、低压升高座降低焊接;

　　油箱箱壁选用宽幅钢板降低接缝。
