干式变压器的设计测算

作者:山东汇德变压器制造有限公司 发布时间:2021/1/30 9:28:44点击:0

  干式变压器的主要用途和各种各样的运用是离不了有关的设计方案的,干式变压器设计方案必须留意的难题也是有很多的。一般状况下干式变压器设计方案的全过程中也是必须开展测算的,针对干式变压器的设计方案的有关的测算是什么呢?還是和干式变压器生产厂家的我开展详尽去了解一下吧:

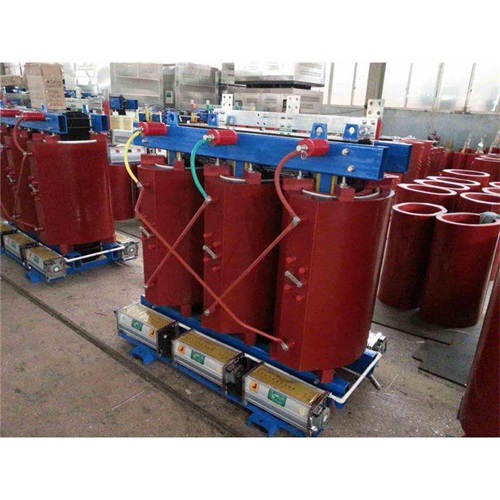

timg (23).jpg

  当电源开关晶体三极管Trton时,干式变压器初中级Np有电流Ip,并将动能存储于在其中(E=LpIp/2).因为Np与Ns极性相反,这时二极管D反方向偏压而截至,无动能传输到负荷.当电源开关Troff时,由楞次定律:(e=-N△Φ/△T)得知,干式变压器原边绕阻将造成一反方向电势差,这时二极管D顺向

  通断,负荷有电流IL商品流通.反激式转化器之恒定波型

  通断時间ton的尺寸将决策Ip、Vce的幅度值:

  Vcemax=VIN/1-Dmax

  VIN:键入交流电压;Dmax:大工作中周期时间

  Dmax=ton/T

  由此可见,要想获得低的集电结工作电压,务必维持低的Dmax,也就是Dmax<0.5,在具体运用中一般 取Dmax=0.4,以限定Vcemax≦2.2VIN.

  开关管Tron时的集电结工作中电流Ie,也就是原边高值电流Ip为:Ic=Ip=IL/n.因IL=Io,故当Io一定时,匝比n的尺寸即决策了Ic的尺寸,上式是按输出功率守恒定律标准,原副边安线圈匝数相同NpIp=NsIs而导出来.Ip也可以用下述方式表明:

  Ic=Ip=2Po/(η*VIN*Dmax)η:转化器的高效率

  公式计算导出来以下:

  功率:Po=LIp2η/2T

  键入工作电压:VIN=Ldi/dt设di=Ip,且1/dt=f/Dmax,则:

  VIN=LIpf/Dmax或Lp=VIN*Dmax/Ipf

  则Po又可表明为:

  Po=ηVINfDmaxIp2/2fIp=1/2ηVINDmaxIp

  ∴Ip=2Po/ηVINDmax

  上列公式计算中:

  VIN:小交流电键入工作电压(V)

  Dmax:大导通pwm占空比

  Lp:干式变压器初中级电感器(mH)

  Ip:干式变压器原边高值电流(A)

  f:变换頻率(KHZ)

  之上是干式变压器的有关的设计方案的测算和关键的测算的步骤和方法供大伙儿开展参照,针对干式变压器的设计方案您有没有什么别的的疑惑和难题得话请登陆大家的网址开展掌握吧!
