江西省九江市10KV级非晶合金变压器的结构计算

江西省九江市10KV级非晶合金变压器的结构计算

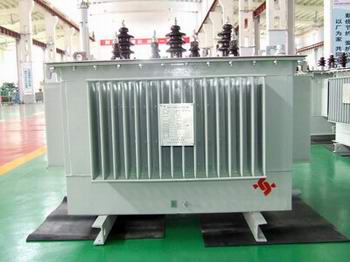

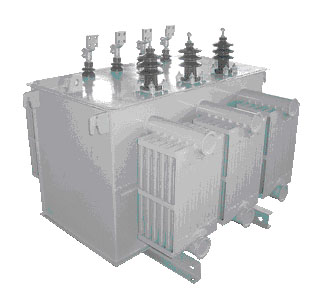

江西省九江市10KV级非晶合金变压器的绕组是用绕线机的绕线环在铁心内作旋转运动而绕制的，因此铁心内径的尺寸对加工过程十分重要，结构计算的目的就是检验绕完全部绕组后，内径尚余多少空间。若经计算内径空间过小不符合绕制要求时，可以修改铁心尺寸，只要维持截面积不变，电性能也基本不变。已知铁心内径Dno=55mm，各绝缘层厚度为to=1.5mm，t1=t2=1mm。1）计算绕完初级绕组及包绝缘后的内径Dn2计算初级绕组每层绕的匝数n1n1=（匝）式中：Dn1——铁心包绝缘后的内径，Dn1=Dno－2t0=55－(2×1.5)=52mm；kp——叠绕系数，kp=1.15。代入得n1==197匝则初级绕组的层数Q1为Q1===3.35取整数Q1=4层初级绕组厚度δ1为δ1=Q1d1kp=4×0.72×1.15=3.3mm则初级绕组包绝缘后的内径Dn2为Dn2=Dn1－2(δ1＋t1)=52－2(3.3＋1)=43.4mm2）计算次级绕组的厚度δ2计算次级绕组每层绕的匝数n2，考虑到次级绕组是用2×d2=2×2.21mm导线并绕，则n2===27匝则次级绕组的层数Q2为Q2===1.41，取整数Q2=2层。次级绕组厚度δ2为δ2=Q2d2kp=2×2.21×1.15=5.08mm3）计算绕完初次级绕组及包绝缘后的内径Dn4Dn4=Dn2－2(δ2＋t2)=43.4－2(5.08＋1)=31.24mm可见绕完绕组后，内径还有裕量，所选铁芯尺寸是合适的。
