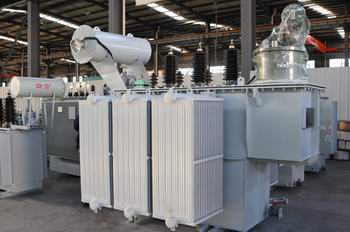

3150KVA有载调压变压器的设计计算

3150KVA有载调压变压器与整流电路

大多数作电源用的3150KVA有载调压变压器都与整流电路相连，现将较常用的整流电路和变压器次级电压U2、次电流I2与直流电压Ud直流电流Id的关系列在表3中，供设计时参考。 整流电路与变压器参数电路名称电路图变压器次级电压U2/V变压器次级电流I2/A双整流电路0.8(Ud＋2)1.8Id桥式整流电路0.8(Ud＋2)1.8Id全波中心抽头1.7(Ud＋1)1.2Id5

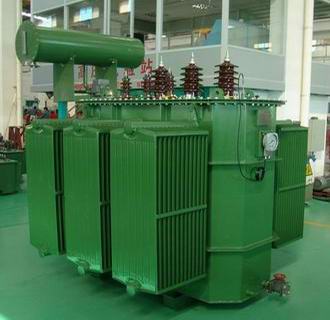

3150KVA有载调压变压器的设计计算

通过设计一台50Hz石英灯用的有载调压变压器，其初级电压U1=220V，次级电压U2=11.8V，次级电流I2=16.7A，电压调整率ΔU≤7％，来说明计算的方法和步骤。1）计算变压器次级功率P2P2=I2U2=16.7×11.8=197VA(5)2）计算变压器输入功率P1（设变压器效率η=0.95）与输入电流I1P1===207VA(6)I1===0.94A3）计算铁心截面积SS=K(cm2)(7)式中：K——系数与变压器功率有关，K=0.6～0.8，取K=0.75；PO——变压器平均功率，Po===202VA。则S=0.75=10.66cm2，取S=11cm2。根据现有铁心规格选用铁芯尺寸为：高H=40mm，内径Dno=55mm，外径Dwo=110mm。核算所选用的铁心的截面积S=H=×40×10－2=11cm24）计算初级绕组每伏匝数N10与匝数N1N10=（匝/V）（8）式中：f——电源频率（Hz），f=50Hz；B——磁通密度（T）,B=1.4T。代入得N10==2.9匝/V，取N10=3匝/V，则N1=N10U1=3×220=660匝。5）计算次级绕组每伏匝数N20与匝数N2N20=（匝/V）（9）代入得N20==3.23匝/V，则N2=N20·U2=3.23×11.8=38.1匝，取N2=38匝。6）选择导线线径图73150KVA有载调压变压器截面图绕组导线线径d按式(10)计算d=1.13(mm)(10)式中：I——通过导线的电流（A）；j——电流密度，j=2.5～3A/mm2。当取j=2.5A/mm2时代入式(10)得d=0.72(mm)则初级绕组线径d1=0.72=0.69mm，选漆包线外径为0.72mm。次级绕组线线径d2=0.72=2.94mm，选用两条d=2.12mm（考虑绝缘漆较大外径为221mm）导线并绕。因为2.94导线的截面积Sd2=6.78mm2，而d=2.12mm导线的截面积为3.53mm2两条并联后可得截面积为：2×3.53=7.06mm2，完全符合要求且裕度较大。
