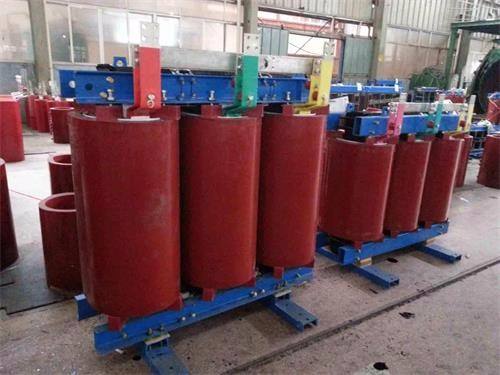

三相干式变压器退火工艺

　　从绕制线圈到总装配整个操作过程，对退火后的铁心要轻拿轻放，并配有必要的工装吊具等，以保证铁心不受较大的震动，尽量避免装配过程中铁心损耗增加。一般常用变压器的分类可归纳如下。

　　(1)按相数分类

　　① 单相变压器：用于单相负荷和三相变压器组。

　　② 三相变压器：用于三相输变电系统的升、降电压。

　　(2)按冷却方式分类

　　① 干式变压器(简称干变)：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

　　② 油浸式变压器(简称油变)：依靠油做冷却介质，如油浸自冷、油浸风冷、油浸水冷及强迫油循环等。

　　(3)按用途分类

　　① 电力变压器：用于输配电系统的升、降电压。

　　② 仪用变压器：如电压互感器、电流互感器，用于测量仪表和继电保护装置。

　　③ 试验变压器：能产生高压，对电气设备进行高压试验。

　　④ 特种变压器：如电炉变压器、整流变压器及调整变压器等。

　　(4)按绕组形式分类

　　① 双绕组变压器：用于连接电力系统中的两个电压等级。

　　② 三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

　　③ 自耦变压器：用于连接不同电压的电力系统，也可作为普通的升压或降压变压器用。

　　(5)按铁心形式分类

　　① 心式变压器：用于高压的电力变压器。

　　② 壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器;或用于电子仪器、电视及收音机等的电源变压器。

　　变压器采用的主要材料有如下几种。

　　(6)铁心材料

　　变压器使用的铁心材料主要有硅钢片(低硅片和高硅片)。在钢片中加入硅能降低钢片的导电性，增加电阻率，减小涡流，使其损耗减少，通常称加了硅的钢片为硅钢片。变压器的质量与所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B 来表示，一般黑铁片的B 值为6000～8000Gs、低硅片为9000～11000Gs 及高硅片为12000～16000Gs。

　　(7)绕制变压器线圈常用的材料绕制变压器线圈常用的材料有：

　　① 导电材料：漆包线、沙包线及丝包线，常用的是漆包线。对于导线的要求是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下好用QZ 型号的高强度的聚酯漆包线。

　　② 绝缘材料：在绕制变压器线圈时，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料。一般的变压器框架材料可用酚醛纸板制作，层间可用聚酯薄膜或电话纸做隔离，绕阻间可用电缆纸做隔离。

　　③ 浸渍材料：变压器线圈绕制好后，还要进行后一道工序，就是浸渍绝缘漆。它能增强变压器的机械强度、提高绝缘性能及延长使用寿命，一般情况下，可采用甲酚清漆作为浸渍材料。

　　卷铁心变压器线圈结构特点：

　　卷铁心变压器高、低压线圈是在铁心柱上直接绕制的。因此，只能采用层式或螺旋式线圈。该线圈一般不做浸漆处理，所以层间绝缘全部采用菱格点胶纸，高、低压间主油道采用半油道帘式撑条结构，以保证油道间隙均匀。

　　线圈绕制过程，首先把卷制合格的铁心固定在专用的绕线机上，并在铁心上绕一层紧缩带。然后将两半齿轮安装在铁心柱上，齿轮铜套与铁心的定位要固定好，靠手柄调整两个主动齿轮与绕线齿轮，使其为佳啮合，并保证两端齿轮间距符合绕组轴向尺寸要求。
