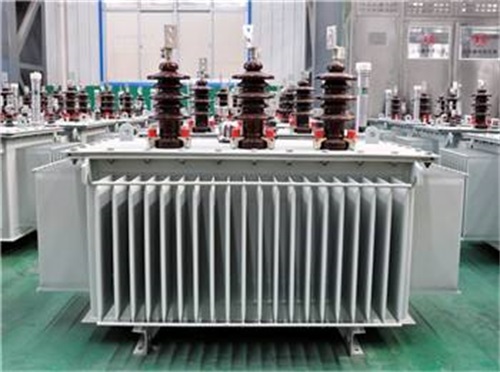

油浸式变压器设计方案

　　油浸式变压器是一种关键的电气设备，它的各类作用的提高是离不了各种各样的设计方案的，仅有设计方案优良，才可以促使油浸式变压器的特性和功效更为大的显现出来。一般在油浸式变压器设计方案中要注意什么呢。下边就追随变压器厂的我开展掌握下。

　　1.铁芯的功效：油浸式变压器是依据电流的磁效应基本原理生产制造的，等效电路是电磁能变换的媒体，因为铁芯是选用导磁率较高的铁氧体磁芯叠积而成，只需进入较小的励磁电，就能获得所必须的磁通量。

　　2.铁芯的原材料：常见冷轧铁氧体磁芯的型号及卷绕指数以下表。因为铁氧体磁芯表层现有粘合力不错的绝缘层塑料薄膜，故并不上漆。卷绕指数在于绝缘层膜薄厚、波浪纹度、同板差及毛边的尺寸。

　　3.铁芯横截面样子：铁芯柱横截面样子为圆内接梯形，铁芯直徑φ70~φ1600的等比级数为6~26级(1/4圆内)。当铁芯直徑为φ70~φ395时，铁轭横截面样子与铁芯柱横截面样子同样;当铁芯直徑φ340~φ1600时铁轭横截面样子为D形。

　　1.输电线材料：油浸式变压器绕阻的输电线常选用电解镍或无氧铜杆(电阻约低1%~1.5%)焊接热处理的圆铜心线及铜扁线做成缩醛丝包线、纸包装线、组成输电线及互换输电线。也曾使用过铝输电线，但因为铝输电线电阻较高、冲击韧性较弱、电焊焊接较艰难已经非常少选用。

　　2.绕阻方式：圆桶式(层式)：单面、两层、双层圆桶式及按段圆桶式。常见于大中小型的髙压或底压绕阻。

　　螺旋：单、单半、双、双半、四、四半螺旋;常见于中大中型的底压绕阻。

　　回转式：常见于中大中型的髙压及底压绕阻。

　　担心式：常见于66kV及之上大中型的髙压绕阻。

　　内屏式：常见于66kV及之上大中型的髙压绕阻。

　　3.绕阻排序：双绕阻：高—低排序。三绕阻：降血压油浸式变压器为高—中—低;变压油浸式变压器为高—低—中排序。

　　额定电流比是一个绕阻的额定电流与另一个具备较低或相同额定电流绕阻的额定电流之比。

　　工作电压比(变比或匝比)的误差是商品的评测的满载工作电压比与要求的规范工作电压比之差，常以要求的规范工作电压比的百分数表示。

　　规范GB1094.1要求的满载工作电压比容许误差，如表所显示。为考虑到生产制造和精确测量的误差，在预估时，一般不可超出下列中要求的容许误差值的一半，即满载工作电压比容许误差的测算值，常取V%≤±0.25%

　　之上是普遍的油浸式变压器的各种各样的设计方案的关键的关键点和设计方案的关键的层面主要表现供大伙儿开展参照，针对油浸式变压器的设计方案要精确和科学研究，那样的话油浸式变压器才可以安全性，特性才会更为提升。假如您还必须了解大量变压器的有关专业知识就来大家网址开展收看吧!
