干式变压器的散热

作者:山东汇德变压器制造有限公司 发布时间:2021/8/9 11:48:37点击:0

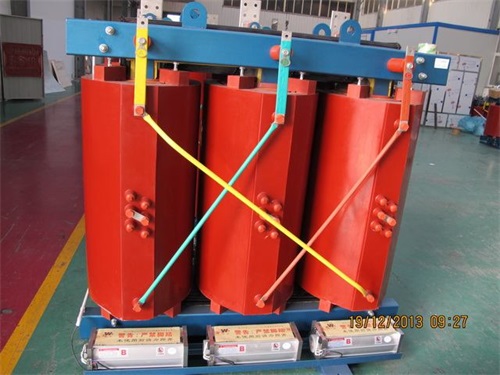

        本实用新型干式变压器包含有铁心,圆筒式内线圈,圆筒式外线圈,内外线圈之间的绝缘筒,其特征是:于内线圈内部或者于外线圈内部设有轴向通风风道。好是于内线圈内部以及于外线圈内部都设有一个轴向通风风道。上述结构特点使干式变压器的散热条件得到了大大的改善。


  在上述结构的基础上,为了进一步提高本实用新型干式变压器的散热性能,产品好还同时具有以下结构特征的一个或几个:

  绝缘筒与外线圈之间设有一个轴向通风风道;

  绝缘筒与内线圈之间设有一个轴向通风风道;

  内线圈与铁心之间设有一个轴向通风风道;

  外线圈为沿轴向分裂的分段圆筒式,各段圆筒式外线圈之间设有径向(即水平方向)通风风道。

  本实用新型的优点:由于各种通风风道的存在,使干式变压器的散热能力得以增强。本实用新型既具有原Nomex纸包封式干式变压器电气性能好,机械强度高,噪音低,耐火性好,适应环境能力强,承受热冲击能力强,体积小的优点,又有很好的散热性,过负荷能力进一步得到提高。

  背景技术:目前H级绝缘的干式变压器有两种,一种是H级绝缘浸渍式,它的线圈是由玻璃丝包线或Nomex纸包线,绕制为饼式线圈,浸渍绝缘漆后,线圈不作任何包封,故也称为敝开式。这种变压器的大优点是每一匝线都与冷却空气相接触,散热性非常好,但大的缺点是在线圈的线饼水平面上容易沉积灰尘,若浸渍漆防潮性不好时,变压器容易受潮,抗污秽能力差,而且体积比圆筒式线圈大。

  另一种是纸包封式,它的线圈是由H级漆包线或Nomex纸包线、铜箔绕制为层式线圈,线圈导体和绕组上下端部都用Nomex纸和绝缘胶,经过特殊的工艺处理,包封固化与空气隔绝。这种变压器防潮、防尘、防污秽能力非常强,而且结构紧凑,体积小,但是散热性不如敝开式好。
