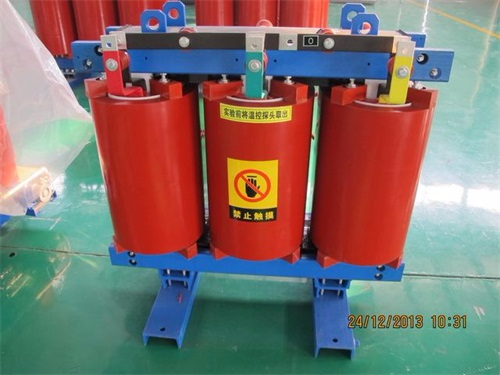

干式变压器技术方案

作者:山东汇德变压器制造有限公司 发布时间:2021/11/24 11:17:34点击:0

  目前,干式变压器,由铁芯、绕组、引线组成,变压器的铁芯与绕组间需要撑紧,现有的支撑方式为绝缘板直插撑紧结构,此撑紧结构存在较大问题,过紧时容易破坏线圈,过松时容易脱落。


  发明内容

  本实用新型的目的是为解决现有技术存在的问题,提供一种干式变压器支撑装置。

  本实用新型既很好地支撑铁芯与线圈绕组,又能防止撑紧器件对线圈的损伤以及器件的脱落,也能便捷安装。

  本实用新型采用如下技术方案:

  干式变压器支撑装置,由铁芯、线圈绕组组成,其特点是:铁芯与线圈绕组间有支撑的弹性绝缘板和绝缘棒,弹性绝缘板内侧有凹槽,凹槽处有绝缘棒。

  弹性绝缘板可以在绝缘棒的挤压下呈弧形结构,与外侧的线圈较好地配合。在安装时既不会损坏线圈,在弹性作用下也不会因过松发生脱落。弹性板可采用环氧板,绝缘棒为环氧棒。环氧棒的直径大小可根据铁芯与线圈绕组间的间隙进行选择。

  本实用新型还可以采用如下技术措施:

  所述的干式变压器支撑装置,其特点是:弹性绝缘板内侧中部有弧形凹槽,凹槽处有截面为圆形的绝缘棒。

  所述的干式变压器支撑装置,其特点是:弹性绝缘板内侧中部有圆弧形凹槽,凹槽处有圆柱形绝缘棒。

  所述的干式变压器支撑装置,其特点是:弹性绝缘板的外侧有加强纤维。加强纤维可采用玻璃丝布。

  所述的干式变压器支撑装置,其特点是:弹性绝缘板的外侧纤维呈网格状。

  本实用新型具有的优点和积极效果:

  采用本实用新型弹性连接,可以很好地保护线圈,同时使铁芯和线圈可靠,不脱落,采用本结构可节约环氧板,并且很便捷地调整了铁芯、低压线圈本身结构的制造偏差,从而提高了劳动效率。
