SCB14-1250KVA/10KV/0.4KV干式变压器

作者:山东汇德变压器制造有限公司 发布时间:2023/2/3 10:01:14点击:0

  SCB14-1250KVA/10KV/0.4KV干式变压器电流差动保护是继电保护中的一种维护。SCB14-1250KVA/10KV/0.4KV干式变压器差动保护是依据“电路中流人节点电流的总和等于零"原理制成的。

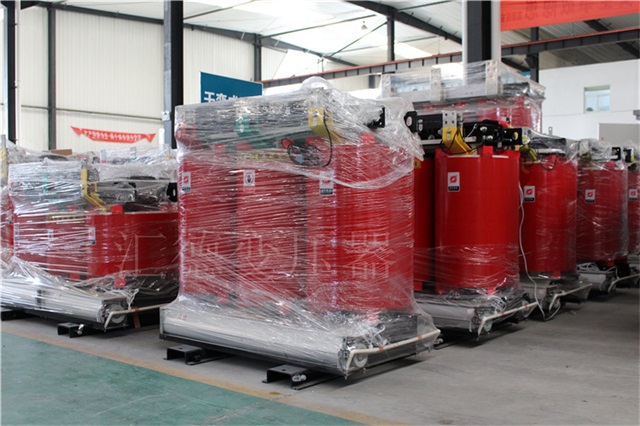

SCB14-1250KVA/10KV/0.4KV干式变压器

  1.1差动保护原理

  SCB14-1250KVA/10KV/0.4KV干式变压器差动保护是运用基尔霍夫电流定律工作的,当变压器正常运转或区外故障时,把它当作理想变压器,则流入变压器的电流和流出电流(换算后的电流)相同,差动继电器不动作。当变压器内部故障时,两边(或三侧)向故障点提供短路容量,差动保护感受到的二次电流和的正比于故障点电流,差动继电器动作。

  1.2SCB14-1250KVA/10KV/0.4KV干式变压器差动保护作用

  主要用来维护双绕阻或三绕组变压器绕组内部以及引线上发生的各种相间短路故障,同时还可以用来维护变压器单相匝间短路故障。

  在绕阻变压器的两边均安置电压互感器,其二次侧按循环电流法布线,即假如两边电压互感器的同极性端都朝向母线侧,则将同极性端子相接,并在两布线之间并连接人电流继电器。在继电器线圈中流过的电流是两边电压互感器的二次电流之差,换句话说差动继电器是接在差动回路的。

  从理论上讲,正常运转及外界故障时,差动回路电流为零。事实上因为两边电压互感器的特点不可能完全一致等因素,在正常运转和外部短路时,差动回路中仍有不平衡电流流过。

  SCB14-1250KVA/10KV/0.4KV干式变压器差动保护的范畴是构成变压器差动保护的电压互感器之间的电器设备、以及连接这些设备的导线。因为差动保护对保护区外故障不会动作,因此差动保护不需要与保护区外邻近元件维护在动作值和动作期限上密切配合,因此在区内故障时,能够瞬间动作。

  差动保护是反映被保护元件(或地区)两边电流差而动作的保护设备。差动保护是保护变压器的内部短路故障,SCB14-1250KVA/10KV/0.4KV干式变压器安装于变压器的两边,在常规负载状况或外界发生短路时,流入差动继电器的电流为不平衡电流,在适当选好两边电压互感器的变压比和接线方式的条件下,该不平衡电流值很小,并低于差动保护的动作电流,故维护不动作;在变压器内部发生短路时,流入继电器的电流超过差动保护的动作电流,差动保护动作于跳闸。

  因为变压器一、二次电流、电压大小不一,相位不同,电压互感器特点差别,电源侧有励磁电流,都将导致不平衡电流流过继电器,必须使用对应措施清除不平衡电流的影响。

  1.3差动保护主要措施

  (l)减小稳定条件下的不平衡电流

  变压器差动保护各侧用的电压互感器,采用变压器差动保护专用的.电压互感器当根据外界较大稳定短路容量时,差动保护回路的二次负载要能满足10%误差的规定。

  (2)减小电压互感器的二次负载

  这显然等同于减小二次侧的端电压,相应地降低电压互感器的励磁电流。减小二次负载的常用方法有:减小变频电缆的电阻(适度增大导线截面,尽量减少控制电缆长度),选用弱电控制用的电压互感器(二次额定电压为)等。

  (3)选用带小磁密的电压互感器

  这类电流SCB14-1250KVA/10KV/0.4KV干式变压器铁心的剩磁较小,在一次侧电流较大的情形下,电压互感器不容易饱和。因此励磁电流较小,有益于减小不平衡电流。并且也优化了电压互感器的暂态特点。比例差动保护是差动保护的一种。

  差动保护需采用比例差动的原理:避免在变压器区外故障(穿越性故障)时,高低压侧传变特点不一致,造成差流的形成,而且超出定值而动作,当采反映这类气旋与油流而动作的维护称为瓦斯维护,又叫气体保护。

  2.1瓦斯保护范围

  SCB14-1250KVA/10KV/0.4KV干式变压器瓦斯维护是变压器的关键维护,它可以反映油箱里的一切故障。包含:油箱里的多相短路、绕阻匝间短路、绕阻与铁心或与机壳间的短路、铁心故障、油位降低或渗油、分接开关接触不良或导线焊接不良等。瓦斯维护动作迅速、灵敏可靠并且结构紧凑。但它不能体现油箱外界电路(如引线上)的故障,因此不能成为维护变压器内部故障唯一保护设备。此外,瓦斯维护也易在一些外在因素(如地震)的干扰下误动作。

  2.2SCB14-1250KVA/10KV/0.4KV干式变压器瓦斯继电器动作的原理

  当变压器发生内部故障时,产生气体将聚集在瓦斯继电器的上部,使油位减少。当油位减少到一定程度后,上浮筒便下沉,使水银触点接通,发信号。假如是严重故障,油流会冲击隔板,使其偏移,并带动隔板后的连动杆往上旋转,挑起与水银触点卡环连接的联动环,使水银触点分别向与油流竖直的两边旋转,两水银触点同时接通,使开关跳闸或发信号。
