干式变压器接线图

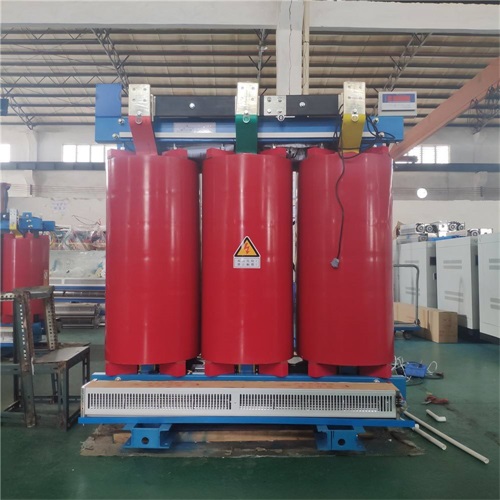

　　干式变压器是一种重要的电力设备，同时也是干式变压器一种重要的设备，一般而言干式变压器在进行安装的时候要注意各种各样的接线的方式的，干式变压器接线需要注意了解干式变压器的接线图的，它是根据接线图进行接线的，那么常见的干式变压器的接线图您能看得懂吗?还是和干式变压器厂家的小编进行去看一下是怎么进行连接的吧：

　　输出端就接0、12V两根线，不过那是交流电，还需要经过整流、滤波才能分出正负极与放大器上的正负电源相接。一般交流12V经整流滤波后的电压至少在15V左右，要注意放大器要求的电压是多大，高1-2V没问题的，过高就会将功放烧的

　　用万用表测量2根线的阻值，高阻值的2根线接220V，低阻值的接12V。另外大多数此类干式变压器，电源侧就一组端子，低压侧有36V24V12V几组出线。可以接电源后，低压侧用万用表测量指示电压为12V接线端子接线即可。

　　输出端就接0、12V两根线，不过那是交流电，还需要经过整流、滤波才能分出正负极与放大器上的正负电源相接。一般交流12V经整流滤波后的电压至少在15V左右，要注意放大器要求的电压是多大，高1-2V没问题的，过高就会将功放烧的。12V交流不能接至低音炮音响，低音炮是直流负载，要加一个桥式整流和一个滤波电容。

　　用12V干式变压器给LED供电无需分正负极，因其为交流电，是由两个半波组成，总有一个半波能通过LED。需注意的是电压，可用4个LED串联，使其工作电压为12V。若12V电压只给一只LED供电，则需串联一只450欧电阻。

　　用万用表测量2根线的阻值，高阻值的2根线接220V，低阻值的接12V。另外大多数此类干式变压器，电源侧就一组端子，低压侧有36V24V12V几组出线。可以接电源后，低压侧用万用表测量指示电压为12V接线端子接线即可。

　　以上是干式变压器厂家常见的接线的连接和接线图的主要的了解供大家进行参考，对于干式变压器的其他方面的问题您还有什么了解的，请登录我们的网站进行详细去了解吧!
