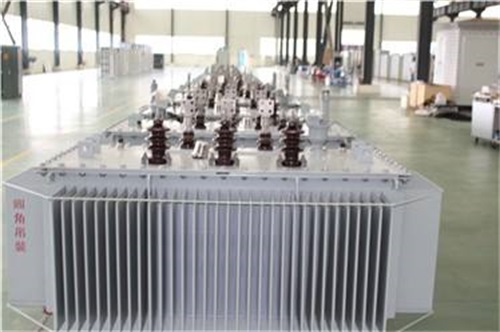

s11变压器

　　s11变压器是以绝缘油作为它与外壳的地端来绝缘的，是变压器的液体绝缘介质。绝缘油的作用其一是绝缘，其二是散热。s11变压器内部的主体支架、铁芯、绕组均是浸泡在绝缘油内的。因此称为“油浸式”的。

　　变压器油通常用石蜡基油生产#10油、中间基油生产#25油、环烷基油生产#25和#45变压器油。随着现代科技的发展，电力系统所使用的绝缘材料也随之改变。就是这种变压器的铁心、绕组都是浸泡在变压器油里面，不可以在没有油的情况下工作(试验可以)，油的流动可以带走铁心、绕组的热量，而且油是绝缘的。

　　现在入网运行的变压器绝缘形式有：SF6气体变压器、环氧树脂有机绝缘(干式)变压器。但电压等级仅限于110kV。

　　s11变压器，又称油浸式试验变压器。1000kVA及以上s11变压器，须装设户外式信号温度计，并可接远方信号。800kVA及以上s11变压器应装气体继电器和压力保护装置，800kVA以下s11变压器根据使用要求，与制造厂协商，也可装设气体继电器。
