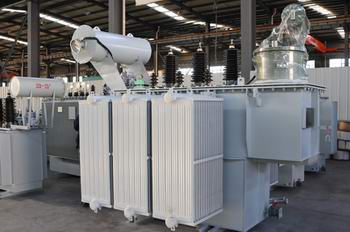

S11-M油浸式变压器

作者:山东汇德变压器制造有限公司 发布时间:2013/10/23 3:46:14点击:171

S11-M油浸式变压器当气体继电器内有气休聚集时,应取气样进行色谱分析。这些气体的组分和含且是判断设备是否存在故障及故障性质的重要依据之一。为减少不同组分有不同回溶率的影响,必须在尽可能短的时间内取出气样,并尽快分析。
    取气样时应在气体继电器的放气嘴上套一小段乳胶管,乳胶管的另一头接一个小型金属三通阀与注射器连接(要注意乳胶管的内径与气体继电器的放气嘴及金属三通阀连接处要密封)。操作步骤:转动三通阀的方向,用气体继电器内的气体冲洗连接管路及注射器,转动三通阀,排空注射器,再转动三通阀取气样。取样后,关闭放气嘴,转动三通阀的方向使之封住注射器口,把注射器连同三通阀和乳胶管一起取下来,然后再取下三通阀,立即改用小胶头封住注射器(尽可能排尽小胶头内的空气)。

S11变压器与S9变压器相比,空载损耗平均降低约30%
容量在630~2500kVA壳围内的低压绕组采用筒式或螺旋式结构,机械强度高,安匝分布平衡,产品的抗短路能力好
器身追加了定位结构,使之在运输过程中不产生位移, 同时所有紧固件加装扣紧螺母,确保产品在长期运行过程中紧固件不松动,满足了不吊芯的要求
变压器采用波纹油箱,取消了储油柜, 箱盖与箱沿完全焊死或用螺栓紧固,延长了变压器油的使用寿命
产品表面经去油、去锈、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求
精选组件,采用了全密封变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保变压器安全运行。该系列产品外形美观,体积小,能减少安装占地面积,是理想的免维护优质产品。

S11-M系列油浸式变压器性能特点
a、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

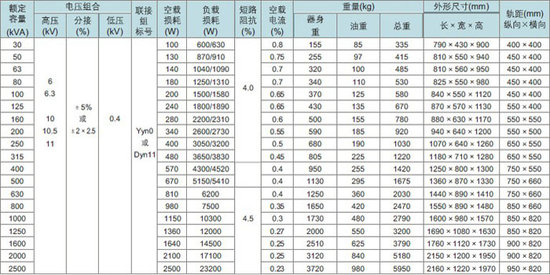

注意:表中重量、外形尺寸仅供参考,最终尺寸以合同签订后图纸确认为准
