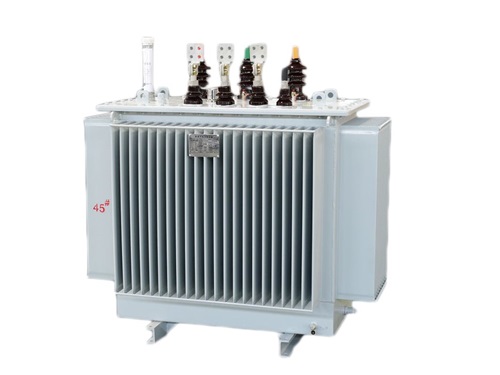

油浸式变压器采用的是A级绝缘,高温度极限为105℃,变压器产生温度的部位主要在绕组和铁芯,而我们一般在变压器油顶层测温,它俩之间有约10℃的温差,我们规定自然循环、风冷变压器上层油温极限为95℃。其中油浸式变压器油面温度计整定值是怎么样规定的,让我们一起去学习下吧!
为使变压器油不过速劣化,上层油温一般不超过85℃,当油温超过75℃时,必须进行强制风冷或水冷。对于A级绝缘,因为大温升为65℃。所以我国规定:油浸式变压器运行时,外温不得超过40℃。此时变压器油顶层的温升限值为55℃”
对于启动(第二上限接点)和停止(上限接点)冷却器(风机或油泵)的整定值如下:
东北地区 西北地区 华北地区 其它地区
上限接点 45°C 50°C 50°C 55°C
第二上限接点 50°C 55°C 55°C 60°C
对于报警(第三上限接点)和跳闸(第四上限接点)的整定值如下:
东北地区 西北地区 华北地区 其它地区
第三上限接点 85°C 85°C 85°C 85°C
第四上限接点 97°C 97°C 97°C 97°C
线圈温度计整定值:
对于启动(第二上限接点)和停止(上限接点)冷却器(风机或油泵)的整定值为以上油面对应值+Δt
对于报警(第三上限接点)和跳闸(第四上限接点)的整定值以上油面对应值+Δt
Δt是被测线圈的热点温度与变压器顶层油温的差值
Δt的取值方法:
计算值 10°C ~15°C 15°C~20°C 20°C ~25°C 25°C~30°C
取值 15°C 20°C 25°C 30°C
以上就是关于油浸式变压器高温跳闸的相关信息,高温跳闸是对运行温度的监测行为,当运行温度达到极限,油浸式变压器就会进行自我温度保护,因此在油浸式变压器运行中大家要做好温度的监测。
