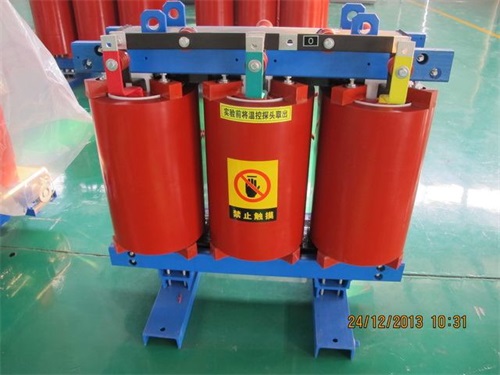

干式变压器的电源电路

　　干式变压器的高压线圈能够承担干式变压器的髙压和电源电路中的髙压，那麼它的功效是啥?如何做的?使我们详尽了解一下变电器生产商的解释：

　　检查包装是否完好，干式变压器开箱后，核对干式变压器铭牌数据是否符合设计要求，出厂文件是否齐全，干式变压器是否完好，是否有外部损坏的迹象，零部件是否发生位移和损坏，电气支撑件或连接线是否有损坏，后核对备用零部件是否有损坏和短缺。

　　首先检查干式变压器的基础检查预埋钢板是否水平，钢板底下应没有空穴现象，以保证干式变压器的基础具有良好的抗震和吸音性能，否则将使安装后的干式变压器噪声增大。

　　然后，用滚杠将干式变压器移至安装位置，抽掉滚杠，精确调整干式变压器至设计位置就位，安装水平度误差符合设计要求。后在紧靠干式变压器底座的四角，即预埋钢板上焊接四块短槽钢，使干式变压器在使用过程中不发生位置移动。

　　接线时应保证带电体之间及带电体对地的小距离，特别是电缆至高压线圈的距离。大电流低压母线应单独支持，不能直压接在干式变压器接线端子上，使其产生过高的机械拉力和力矩。

　　当电流大于1000A时(如本工程中使用的是2000A低压母线)，母线和干式变压器端子之间必须有一段软连接，以补偿导体的热膨胀冷缩，并隔离母线和干式变压器的振动。

　　各接线处的电气连接处必须保持必要的接触压力，应使用弹性元件(比如碟型塑圈或弹簧垫圈)，在紧固连接螺栓时，应使用扭矩扳手，厂家提供的扭矩参考值如表1所示

　　干式变压器的接地点在低压侧的底座上，并引出一个专用接地螺栓，上面标有接地标心，干式变压器的接地必须通过此点可靠地接入保护接地系统。

　　干式变压器有外壳时，该外壳应与接地系统可靠相连，低压侧采用三相四线制时，中性线应与接地系统可靠相连。

　　检查所有紧固件是否有松动现象，电气连接是否正确可靠，带电体间和带电体对地的绝缘距离是否符合规定，干式变压器附近应无异物，线圈表面应清理干净。

　　(1)检查干式变压器的变比和连接组别，测量高低压绕组的直流电阻，将结果与厂家提供的出厂试验数据相比较。

　　(2)检查线圈间及线圈对地的绝缘电阻，若绝缘电阻明显低于设备出厂测量数据，则表明干式变压器受潮。当绝缘电阻低于1000Ω/V(运行电压)时，则干式变压器必须进行干燥处理。

　　(3)耐压试验的试验电压应符合规定，做低压耐压试验时，温度传感器TP100应取出，试验结束后，及时将传感器归位。

　　(4)当干式变压器装有风扇时，应将风扇通电运转并确保其运行正常。

　　干式变压器经过投入运行前的认真检查后，便可通电试运行。试运行期间，必须特别注意检查以下各点。有无异常声响、噪声和振动。有无焦臭味等异常气味。有无因局部过热造成变色。通风换气是否良好。
