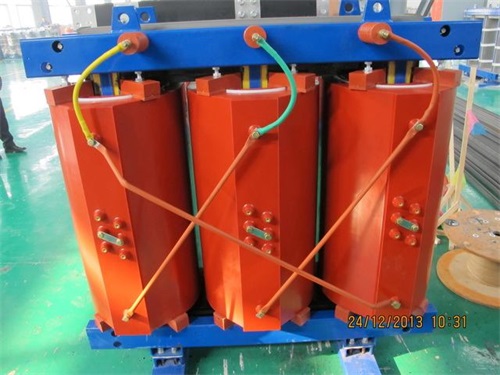

分裂绕组干式变压器

作者:山东汇德变压器制造有限公司 发布时间:2021/5/27 17:03:46点击:0

  干式变压器,我想应是分裂绕组干式变压器,也就是将本来的二卷(绕组)干式变压器,变成了三卷(绕组)干式变压器,将可以从一个绕组引出的电压,从二个绕组引了出来。


  这样情况一般见于大容量干式变压器。若不用分裂绕组干式变压器,采用二卷干式变压器,当干式变压器容量较大,二次电压较小时,干式变压器二次侧的输出电流和短路电流都会很大,这样就造成了干式变压器二次开关无法选择,造不出这么大额定电流的开关,造不出这么大开断电流的开关。没有办法,人们才将干式变压器的二次绕组一分为二,成二个绕组(一般电压相同),从而降低额定二次输出电流;同时,通过降低二个绕组的额定容量,降低二次出口的短路电流值,这样就可以用常规的开关来满足使用地点的额定电流要求和开断电流要求了。

  在从箱子中取出风扇的同时要特别注意,并且在处理和安装风扇组时也应特别小心。这是因为风扇单元由非常薄的金属薄钢板制成,因为导致热量从油到空气,任何轻微的损坏都可能导致油库泄漏。从箱子上取下后,这些风扇必须从外部清洗。这些也需要通过用干式干式变压器绝缘油从内部清洁。风扇单元必须逐一组装,这意味着在组装下一个单元之前必须完全完成一个单元的安装和固定。组装应从一侧开始,另一侧完成。在组装本机之前,先从顶部和底部风扇阀门上取下覆盖板。去除覆盖板期间; 如果垫圈表面损坏,应更换新垫片。

  然后,风扇单元将垂直升高,并使其靠近相应的主油箱阀。现在卸下主油箱阀的盖板。通过螺母,螺栓,平垫圈和弹簧垫圈将风扇安装在主油箱的相应阀上。以相同的方式组装所有其他风扇单元。

  组装所有单元后,这是填充绝缘油的时间。这也应该是一个单位一个单位。为此,首先打开底阀,放在风扇顶部的空气释放塞也慢慢松开。主油箱的油将进入干式干式变压器风扇单元。空气从空气释放塞开始逃逸,直到设备完全充满干式干式变压器绝缘油。当油从未拧紧的空气释放塞出来时,装置中的油填充完成。之后,拧紧空气释放塞,顶部风扇阀打开。

  同时,电动机的温升和无功损耗,也将随三相电压的不平衡度而增大。所以电动机在三相电压不平衡状况下运行,是非常不经济和不安全的。
